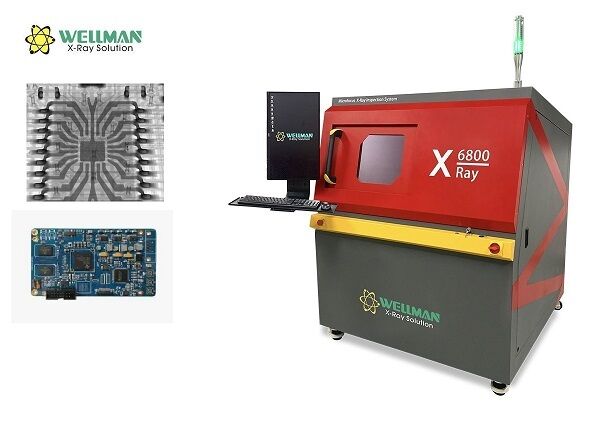

| ブランド名: | WELLMAN |
| モデル番号: | x6800 |
| Moq: | 1 |
| 支払い条件: | T/T |
| 供給能力: | 世界的な供給 |
| タイプ | 密閉型、マイクロフォーカス |
| 最大管電圧 | 90kV（オプション） |
| 最大管電流 | 200μA |
| 焦点スポットサイズ | 5μm |
| 機能 | 自動予熱 |
| 有効面積 | 130mm×130mm |
| ピクセルサイズ | 85μm |
| 解像度 | 1536×1536 |
| フレームレート | 20fps |
| 傾斜角度 | 60° |
| サイズ | 530mm×530mm |
| 検出可能面積 | 500mm×500mm |
| 最大積載量 | 10kg |
| 倍率 | ジオメトリ 200X | システム 1500X |
| 検査速度 | 最大 3.0秒/点 |
| 寸法 | 1360mm (L) × 1365mm (W) × 1730mm (H) |
| 重量 | 1200kg |
| 電源 | AC110-220V 50/60HZ |
| 最大消費電力 | 1500W |
| 産業用PC | I5 CPU, 8G RAM, 500GB SSD |
| ディスプレイ | 24インチHDMI LCD |
| 機能モジュール | キーボードとマウスで全ての操作を完了 |
| X線管制御 | マウスで起動、リアルタイムの電圧/電流表示とパラメータ調整が可能 |
| ステータスバー | インターロック、予熱、X線ステータスの視覚的インジケーター |
| 画像効果調整 | 最適な画像表示のための明るさ、コントラスト、ゲイン調整可能 |
| 製品リスト | 検査パラメータの保存と呼び出しによる効率向上 |
| ナビゲーションウィンドウ | クリックで移動するテーブル位置決め、カメラガイダンス付き |
| モーション軸ステータス | リアルタイム座標表示 |
| 検査結果 | ボイド率、距離、面積などの測定結果を整理して表示 |
| 速度制御 | 移動速度調整可能（低速、通常、高速） |
| 自動計算 | 長方形ベースのはんだボール解析、自動ボイド検出およびNG/OK表示 |
| パラメータ調整 | カスタマイズ可能なグレースケール閾値、ピクセル、コントラスト、サイズフィルタリングパラメータ |
| 手動でボイドを追加 | ポリゴンまたはフリーフォーム描画による手動ボイドの追加 |
| パラメータの保存 | 測定パラメータの保存と呼び出しによる一貫した製品検査 |
| 距離 | 点から基準線までの垂直距離測定 |
| 距離率 | スルーホールはんだ付け率測定のためのパーセンテージ比計算 |
| 角度 | 定義された線間の角度測定 |
| 半径 | 円形部品の円周、面積、半径計算 |
| 周囲長 | 正方形部品の長さ、幅、面積計算 |
| 手動設定 | カスタム検査ポイント位置決め、自動検査および画像保存 |
| アレイ | 行と列の設定を使用した規則的なパターンの自動検査 |
| 自動識別 | 特徴ベースの自動位置識別、測定および画像キャプチャ |
| 放射線漏洩 | 漏洩なし（国際基準に準拠） |
| 鉛ガラス観察窓 | 内側の状態を観察するための放射線を遮蔽する透明な鉛ガラス窓 |
| 窓とバックドアの安全インターロック | 開いたときに自動的にX線出力をオフ |
| 電磁安全スイッチ | X線作動中に観察窓をロック |

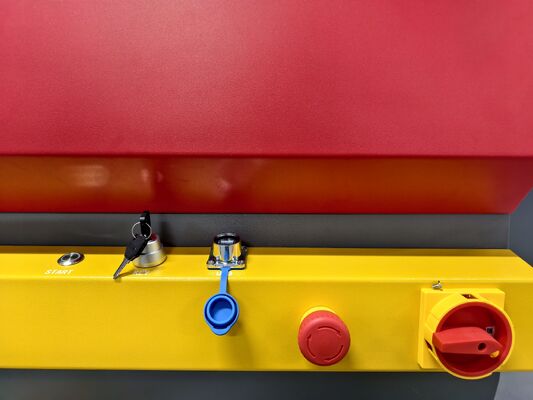

| 緊急停止 | 操作位置の近くに配置され、即座に電源を遮断 |
| チューブ保護 | 適切なX線管シャットダウンなしでのソフトウェア終了を防止 |
