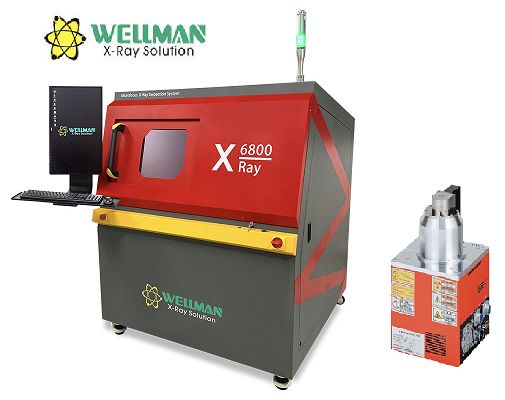

Zautomatyzowany system kontroli rentgenowskiej ze stołem 530*530 mm, nośnością 10 kg i prądem lampy 200 µA

Wszystkie kategorie

LICZNIK PROMIENIOWANIA X

Skontaktuj się z nami

Mr. Jeff Chan

sales8@well-man.com

＋86 18406666351

＋86 18406666351

Rozmawiaj teraz.

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,FDA

Podkreślić:

Opis produktu

Kluczowe zalety

Lampa rentgenowska typu zamkniętego o żywotności ponad 10 000 godzin, bezobsługowa
Cyfrowy detektor płaski nowej generacji 5" HD (FPD)

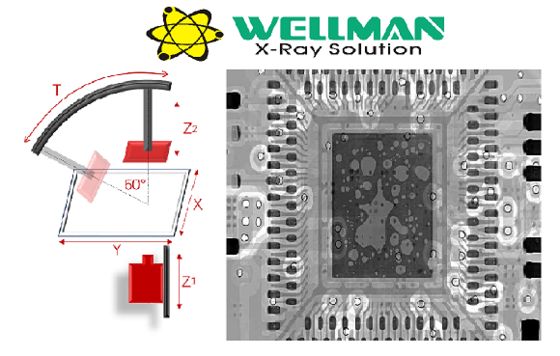

FPD przechyla się do 60° bez utraty powiększenia
Okno automatycznej nawigacji - tabela przesuwa się do klikniętej lokalizacji
Stół o wymiarach 530×530 mm i nośności 10 kg
5-osiowy układ zawieszenia z regulacją prędkości
Programowalne procedury kontrolne do automatycznej kontroli partii
Intuicyjna obsługa, wymaga jedynie 2 godzinnego szkolenia

Specyfikacje sprzętu

Źródło promieniowania rentgenowskiego
Typ	Zamknięty, mikrofokus
Maksymalne napięcie lampy	90 kV
Maksymalny prąd lampy	200µA
Rozmiar plamki ogniskowej	5μm
Funkcjonować	Automatyczne podgrzewanie
Detektor płaski
Efektywna powierzchnia	130mm×130mm
Rozmiar piksela	85μm
Rezolucja	1536×1536
Liczba klatek na sekundę	20 kl./s
Kąt pochylenia	60°
Dane techniczne stołu
Rozmiar	530mm×530mm
Wykrywalny obszar	500mm×500mm
Maksymalne obciążenie	10 kg
Specyfikacje sprzętu
Powiększenie	Geometria 200X	System 1500X
Szybkość inspekcji	Maks. 3,0 s/punkt
Wymiary	1360 mm (dł.) × 1365 mm (szer.) × 1730 mm (wys.)
Waga	1200 kg
Zasilanie	AC110-220V 50/60HZ
Maksymalna moc	1500 W
Komputer przemysłowy	Procesor I5, 8G RAM, 500GB SSD
Wyświetlacz	24-calowy wyświetlacz HDMI

Funkcje bezpieczeństwa

Wyciek promieniowania: Brak wycieków, spełniający międzynarodowy standard (≤1μSv/h)
Przezroczyste okienko obserwacyjne ze szkła ołowiowego umożliwiające bezpieczną obserwację wnętrza
System blokady bezpieczeństwa okien i tylnych drzwi
Elektromagnetyczny wyłącznik bezpieczeństwa blokuje się, gdy aktywne jest promieniowanie rentgenowskie
Przycisk zatrzymania awaryjnego umieszczony w pobliżu pozycji roboczej
Automatyczna ochrona rurki przy wyjściu z interfejsu oprogramowania

Możliwości oprogramowania

Moduł funkcyjny	Działanie
Sterowanie lampą rentgenowską	Obsługa jednym kliknięciem myszy z wyświetlaniem i regulacją napięcia/prądu w czasie rzeczywistym
Pasek stanu	Wizualne wskazanie stanu blokady, wstępnego nagrzania i prześwietlenia
Regulacja efektu obrazu	Konfigurowalne ustawienia jasności, kontrastu i wzmocnienia
Lista produktów	Zapisuj i przywołuj parametry kontroli, aby zwiększyć wydajność
Okno nawigacji	Funkcja „kliknij, aby przenieść” zapewniająca precyzyjne pozycjonowanie
Stan osi ruchu	Wyświetlanie współrzędnych w czasie rzeczywistym
Wynik kontroli	Zorganizowane wyświetlanie wyników pomiarów ze wskaźnikami Pass/Fail
Kontrola prędkości	Regulowana prędkość ruchu dla każdej osi

Funkcje pomiarowe

Pomiar szybkości pustek	Automatyczne obliczenia z regulowanymi parametrami
Pomiar odległości	Obliczanie odległości bazowej i pionowej
Stawka odległości	Pomiar proporcji procentowej dla lutowania przewlekanego
Pomiar kąta	Precyzyjne obliczanie kąta pomiędzy punktami
Pomiar promienia	Do elementów okrągłych, takich jak kulki lutownicze
Pomiar obwodu	Dla komponentów kwadratowych z danymi dotyczącymi długości/szerokości/powierzchni
