Рентгеновские детали счетчик 17 дюймовый FPD сверхбыстрый подсчет для SMT SMD спирали инвентарь

Наименование марки:	WELLMAN
Номер модели:	ХС-01
Могил:	1
цена:	20000-30000 USD
Условия оплаты:	Т/Т
Способность снабжения:	Поставка по всему миру

Детальная информация

Описание продукта

Детальная информация

Место происхождения:

Китай

Сертификация:

CE,ISO9001,FDA

Напряжение рентгеновской трубки:

80КВ

тип:

Закрытый,микрофокусный

Максимальное напряжение трубки:

80КВ

Эффективная площадь:

430мм*430мм

Размер пикселя:

139 мкм

Разрешение:

3072*3072

Упаковывая детали:

деревянный ящик

Поставка способности:

Поставка по всему миру

Выделить:

17-дюймовый счетчик рентгеновских деталей

SMT SMD счетчик инвентаря катушек

ультрабыстрый счетчик рентгеновского FPD

Описание продукта

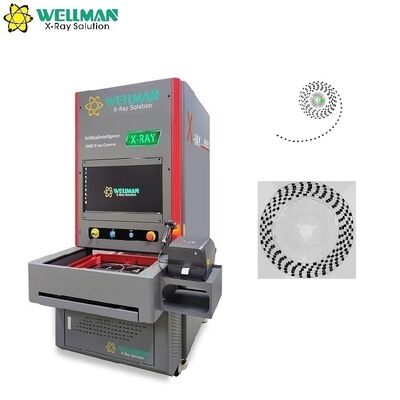

Счетчик рентгеновских деталей с 17-дюймовым FPD - Ультрабыстрый подсчет запасов SMT/SMD

Счетчик рентгеновских компонентов Wellman Microfocus XC-01 обеспечивает исключительную точность подсчета и бесшовную интеграцию системы для современных производственных условий.

Обзор продукции

Обладая 17-дюймовым детектором плоской панели с высокой четкостью (FPD), XC-01 достигает 99,98% точности подсчета и предназначен для бесшовной интеграции с системами MES, ERP и WMS.

Ключевые преимущества

Рентгеновская труба с закрытым диапазоном напряжения 80 кВ с длительным сроком службы и без обслуживания
Высокая совместимость поддерживает катушки и лотки до 17 дюймов (430 мм), включая мешки с барьером для влаги
Ультрабыстрый подсчет четырех 7-дюймовых барабанов или одного 15-дюймового (380 мм) барабана менее чем за 10 секунд
Интеллектуальная работа исключает необходимость переключения режима на одну или несколько катушек
Расширенное отслеживание с поддержкой номера заказа работы и возможностями запроса записей подсчета
Алгоритм глубокого обучения ИИ с бесплатными постоянными обновлениями и совместимостью MES/ERP/WMS
Автоматическая работа с одновременным сканированием кода, подсчетом и печатью этикетки
17-дюймовый Ultra HD Digital FPD для получения изображений с высоким разрешением и точного подсчета компонентов

Технические спецификации

Рентгеновский источник

Тип	Интегрированный микрофокус
Максимальное напряжение трубы	80 кВ
Максимальный ток трубы	700 мкА
Размер огневой точки	30 мкм

Детектор плоской панели

Тип	Цифровая FPD сверхвысокой четкости
Эффективная область	430 мм * 430 мм
Размер пикселя	139 мкм
Резолюция	3072 * 3072

Подсчет барабанов/кошельков

Максимальный размер	17 дюймов (430 мм)
Максимальная толщина	88 мм
Минимальный размер деталей	01005
Скорость	7-10-е
Точность	01005 ≥ 99,98%, 0201 и выше ≥ 99,99%

Оборудование

Размеры	1000 мм (L) * 1300 мм (W) * 1820 мм (H)
Вес	580 кг
Электрическое питание	AC110-220V 50/60HZ
Максимальная мощность	800 Вт
Промышленный ПК	I7 процессор, 16 ГБ оперативной памяти, 256 ГБ SSD + 4T HDD
Дисплей	24-дюймовый HDMI LCD

Особенности безопасности

Утечка излучения	Нет утечки, международный стандарт: ≤1μSv/h
Защитный замок задней двери	Автоматическое отключение рентгеновского света при открытии двери
Защита от щелчков	Занавес световой защиты покрывает весь ящик
Аварийная остановка	Кнопка отключения аварийного питания, установленная спереди

Показатели производительности

Размер катушки	Размер деталей	Количество	Точность	Скорость
7" (180 мм)	01005	40000	99.98%	9-10 лет
7" (180 мм)	0201	20000	99.99%	8-9s
7" (180 мм)	0402	10000	99.99%	7-8-е
7" (180 мм)	0603	5000	99.99%	7-8-е
10 дюймов (254 мм)	1206	5000	99.99%	7-8-е
15 дюймов (380 мм)	1206	10000	99.99%	7-8-е

Технология глубокого обучения ИИ

Наше программное обеспечение для подсчета использует мощный искусственный интеллект, который автоматически идентифицирует компоненты без ручного алгоритма.

Анализ соотношения сторон
Отслеживание деформации изображения
Анализ наклона между компонентами
Измерение угла угла компонента

Точность подсчета постоянно улучшается по мере того, как система обрабатывает больше компонентов, причем технология легко адаптируется к аналогичным компонентам или большим подносам.

Рабочий принцип

Интеграция облачных баз данных

Каждый рентгеновский счетчик подключается к нашей облачной базе данных для:

Постоянная оптимизация алгоритма инженерами
Регулярное обновление базы данных для всех клиентов
Автоматическое загрузка данных и изображений

Со временем точность подсчета системы приближается к 100%, а охват типа компонента расширяется.Система использует существующие данные базы данных для немедленной высокоэффективной обработки.

Образцы изображений

Бирки:

Счетчик деталей микрофокусного рентгеновского аппарата X Ray 30 мкм, фокусное пятно 80 кВ, 17-дюймовый плоскопанельный детектор
