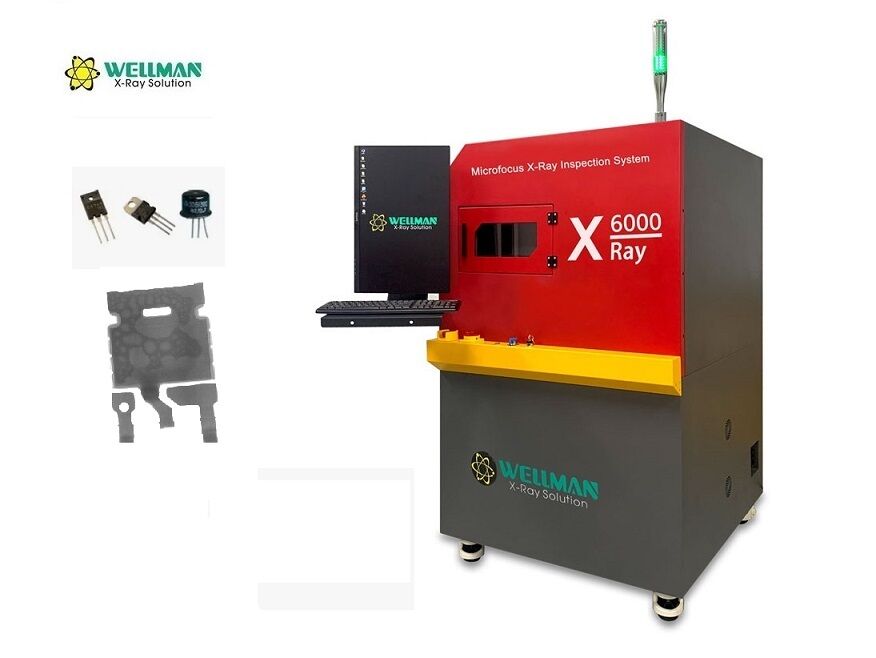

อุปกรณ์ตรวจสอบเอ็กซเรย์อัตโนมัติสำหรับการตรวจสอบ PCBA/BGA/LED

ชื่อแบรนด์:	WELLMAN
หมายเลขรุ่น:	เอ็กซ์-6000
MOQ:	1
เงื่อนไขการชำระเงิน:	ที/ที
ความสามารถในการจัดหา:	อุปทานทั่วโลก

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

CE,ISO9001,FDA

รายละเอียดการบรรจุ:

กล่องไม้

สามารถในการผลิต:

อุปทานทั่วโลก

เน้น:

อุปกรณ์ตรวจสอบ X-ray อัตโนมัติสําหรับ PCBA

เครื่องฉายรังสี PCB ที่ใช้งานง่าย

อุปกรณ์ X-ray การตรวจสอบ BGA

คำอธิบายผลิตภัณฑ์

เครื่องตรวจสอบอัตโนมัติ X-6000 นำเสนอความสามารถในการตรวจสอบด้วยรังสีเอกซ์ขั้นสูงสำหรับส่วนประกอบ PCBA, BGA และ LED ด้วยการใช้งานที่ง่ายและมีประสิทธิภาพสูง

ข้อได้เปรียบหลัก

ตัวตรวจจับแบบแผงดิจิทัลพื้นที่ขนาดใหญ่ความละเอียดสูง 13x13 ซม.
โต๊ะขนาด 420x420 มม. รับน้ำหนักได้ 15 กก.
ใช้งานง่าย - ฝึกอบรมเพียง 2 ชั่วโมง
หลอด Hamamatsu รับประกันอายุการใช้งานยาวนานและการทำงานโดยไม่ต้องบำรุงรักษา
ขั้นตอนการตรวจสอบที่ตั้งโปรแกรมได้สำหรับการตรวจสอบปริมาณมากอัตโนมัติ
หน้าต่างนำทางอัตโนมัติ - โต๊ะจะเคลื่อนไปยังตำแหน่งที่คุณคลิก

หลักการทำงาน

แผนภาพหลักการทำงาน

ข้อมูลจำเพาะฮาร์ดแวร์

แหล่งกำเนิดรังสีเอกซ์
ประเภท	ปิด, ไมโครโฟกัส
แรงดันไฟฟ้าหลอดสูงสุด	90kV
กระแสหลอดสูงสุด	200μA
ขนาดจุดโฟกัส	5μm
ฟังก์ชัน	อุ่นเครื่องอัตโนมัติ
ตัวตรวจจับแบบแผง
พื้นที่ใช้งาน	130 มม. x 130 มม.
ขนาดพิกเซล	85μm
ความละเอียด	1536x1536
อัตราเฟรม	20fps
โต๊ะ
ขนาด	420 มม. x 420 มม.
พื้นที่ที่ตรวจจับได้	400 มม. x 400 มม.
รับน้ำหนักสูงสุด	15 กก.
อุปกรณ์
กำลังขยาย	เรขาคณิต 150X \| ระบบ 1500X
ความเร็วในการตรวจสอบ	สูงสุด 3.0 วินาที/จุด
ขนาด	1100 มม. (ยาว) x 1000 มม. (กว้าง) x 1600 มม. (สูง)
น้ำหนัก	1000 กก.
แหล่งจ่ายไฟ	AC110-220V 50/60HZ
กำลังไฟสูงสุด	1300W
คอมพิวเตอร์อุตสาหกรรม	Intel I5 CPU, 8G RAM, 240GB SSD
จอแสดงผล	24" HDMI LCD

คุณสมบัติด้านความปลอดภัย

ปุ่มหยุดฉุกเฉิน: อยู่ถัดจากตำแหน่งการทำงานเพื่อตัดไฟทันที
การป้องกันหลอด: ซอฟต์แวร์ป้องกันการออกจากระบบโดยไม่ปิดหลอดรังสีเอกซ์
การรั่วไหลของรังสี: ไม่มีการรั่วไหล (มาตรฐานสากล: ≤1μSv/h)
หน้าต่างสังเกตการณ์กระจกตะกั่ว: หน้าต่างกระจกตะกั่วโปร่งใสป้องกันรังสีเพื่อสังเกตสถานะภายใน
การล็อคความปลอดภัยของหน้าต่างและประตูหลัง: หลอดรังสีเอกซ์จะปิดทันทีเมื่อหน้าต่างหรือประตูเปิด

ฟังก์ชันซอฟต์แวร์

การควบคุมหลอดรังสีเอกซ์: ใช้เมาส์คลิกปุ่ม X เพื่อเปิดหรือปิดรังสีเอกซ์
แถบสถานะ: แสดงสถานะการล็อค, สถานะการอุ่นเครื่อง, และสถานะรังสีเอกซ์โดยการกะพริบสลับกันระหว่างสีแดงและสีเขียว
การปรับปรุงเอฟเฟกต์ภาพ: สามารถปรับความสว่าง, ความคมชัด, และอัตราขยายของภาพได้อย่างอิสระเพื่อให้ได้ผลลัพธ์ที่น่าพอใจ
รายการผลิตภัณฑ์: ผู้ใช้สามารถบันทึกพารามิเตอร์การตรวจสอบ เช่น ตำแหน่ง Z-axis และสามารถเรียกใช้พารามิเตอร์ได้โดยตรง
หน้าต่างนำทาง: โต๊ะจะเคลื่อนไปยังตำแหน่งที่คุณคลิกและแสดงบนหน้าจอ
สถานะแกนเคลื่อนที่: แสดงพิกัดแบบเรียลไทม์
ผลการตรวจสอบ: ผลการวัด (อัตราการเกิดช่องว่าง, ระยะทาง, พื้นที่ ฯลฯ ที่ผู้ใช้ตั้งค่า) จะแสดงตามลำดับ
การควบคุมความเร็ว: ความเร็วในการเคลื่อนที่ของแต่ละแกนสามารถปรับได้เป็น ช้า, ปกติ, และเร็ว
การวัดอัตราการเกิดช่องว่าง: การคำนวณอัตโนมัติ - คลิกสองจุดเพื่อกำหนดสี่เหลี่ยม
การปรับพารามิเตอร์: ผู้ใช้สามารถปรับพารามิเตอร์ เช่น ระดับสีเทา, พิกเซล และพารามิเตอร์อื่นๆ เพื่อให้ได้ผลลัพธ์ที่แม่นยำจากการคำนวณอัตโนมัติ
เพิ่มช่องว่างด้วยตนเอง: ผู้ใช้สามารถวาดรูปหลายเหลี่ยมหรือรูปทรงอิสระและคำนวณเป็นช่องว่างในอัตราการเกิดช่องว่าง
บันทึกพารามิเตอร์: ผู้ใช้สามารถบันทึกพารามิเตอร์ เช่น ระดับสีเทา และสามารถเรียกใช้พารามิเตอร์ได้โดยตรง

ฟังก์ชันการวัดอื่นๆ

ระยะทาง: คลิกจุด A และ B เพื่อตั้งเป็นเส้นฐาน จากนั้นคลิกจุด C เพื่อวัดระยะทางแนวตั้ง
อัตราส่วนระยะทาง: ส่วนใหญ่ใช้ในการวัดอัตราการบัดกรีของรูทะลุ
มุม: คลิกจุด A และ B เพื่อตั้งเป็นเส้นฐาน จากนั้นคลิกจุด C เพื่อวัดมุมระหว่างรังสี BA และ BC
รัศมี: คลิกสามจุดเพื่อกำหนดวงกลมและวัดเส้นรอบวง, พื้นที่, และรัศมี
เส้นรอบรูป: คลิกสองจุดเพื่อกำหนดสี่เหลี่ยม วัดความยาว, ความกว้าง, และพื้นที่

การตรวจสอบอัตโนมัติ

การตั้งค่าด้วยตนเอง: ผู้ใช้สามารถตั้งค่าตำแหน่งใดก็ได้บนโต๊ะเป็นจุดตรวจสอบ ซอฟต์แวร์จะตรวจสอบและบันทึกภาพโดยอัตโนมัติ
อาร์เรย์: ผู้ใช้เพียงแค่ตั้งค่าสองจุดตรวจสอบและจำนวนแถวและคอลัมน์
การระบุอัตโนมัติ: สำหรับจุดตรวจสอบที่มีลักษณะเด่นชัด ซอฟต์แวร์จะระบุตำแหน่ง, ทำการวัด, และบันทึกภาพโดยอัตโนมัติ

ตัวอย่างการใช้งาน
