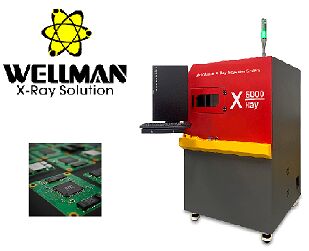

| الاسم التجاري: | WELLMAN |
| رقم النموذج: | الأشعة السينية X-6000 |
| مو: | 1 |
| شروط الدفع: | تي/تي |
| النوع | مغلق، ميكرو فوكس |
|---|---|
| أقصى فولتاج الأنابيب | 90 كيلو فولت |
| الحد الأقصى لتيار الأنابيب | 200μA |
| حجم النقطة المحورية | 5μm |
| الوظيفة | التسخين الآلي |
| المنطقة الفعالة | 130ملم*130ملم |
|---|---|
| حجم البيكسل | 85μm |
| القرار | 1536*1536 |
| معدل الإطار | 20 فايم بي اس |
| الحجم | 420mm*420mm |
|---|---|
| المنطقة القابلة للكشف | 400ملم*400ملم |
| الحمل الأقصى | 15 كجم |
| التكبير | الهندسة 150X -- نظام 1500X |
|---|---|
| سرعة التفتيش | الحد الأقصى 3.0s / نقطة |
| الأبعاد | 1100mm (L) * 1000mm (W) * 1600mm (H) |
| الوزن | 1000 كجم |
| إمدادات الطاقة | AC110-220V 50/60HZ |
| القوة القصوى | 1300 واط |
| أجهزة الكمبيوتر الصناعية | وحدة المعالجة المركزية Intel I5، و 8 جيجا بايت من ذاكرة الوصول العشوائي، و 240 جيجا بايت من جهاز القرص الصلب |
| العرض | 24 بوصة HDMI LCD |
| تسرب الإشعاع | لا تسرب، المعيار الدولي: ≤1μSv/h |
|---|---|
| نافذة المراقبة من زجاج الرصاص | شاشات الزجاج الرصاص الشفافة الحماية الإشعاع لمراقبة الحالة الداخلية |
| قفل أمان النافذة والباب الخلفي | يتم إيقاف تشغيل أنبوب الأشعة السينية على الفور عند فتح النافذة أو الباب الخلفي |
| مفتاح الأمان الكهرومغناطيسي | أقفال عندما يكون الأشعة السينية تشغيل، ومنع فتح النافذة |
| توقف الطوارئ | يقع بجانب وضعية التشغيل لقطع الطاقة الفوري |
| حماية الأنابيب | يمنع خروج البرنامج دون إغلاق أنبوب الأشعة السينية بشكل صحيح |
| وحدة الوظائف | العملية |
|---|---|

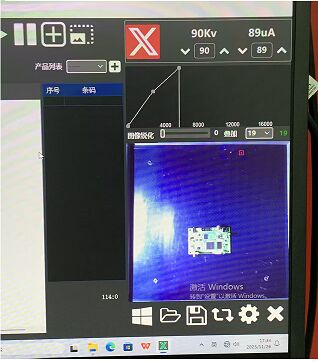

| التحكم في أنابيب الأشعة السينية | تنشيط النقر على الماوس مع عرض وتعديل الجهد / التيار في الوقت الحقيقي |
| شريط الحالة | الإشارة البصرية لحالة التشابك والحرارة المسبقة وحالة الأشعة السينية |
| تعديل تأثير الصورة | الضوء القابل للتعديل والتباين والكسب للحصول على صورة مثالية |
| قائمة المنتجات | حفظ وتسجيل معايير التفتيش من أجل الكفاءة |
| نافذة الملاحة | تحديد موقع الجدول بالنقر لتحريكها مع توجيه الكاميرا |
| حالة محور الحركة | عرض الإحداثيات في الوقت الحقيقي |
| نتيجة التفتيش | عرض منظم لبيانات القياس مع مؤشرات موافقة / فشل |
| تحكم السرعة | سرعة الحركة القابلة للتعديل لكل محور (بطيئة أو عادية أو سريعة) |

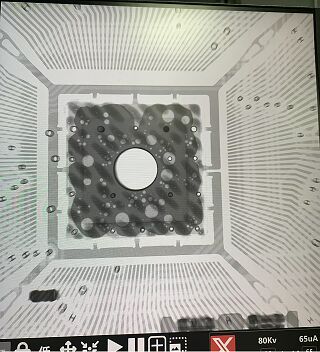

| الحساب الآلي | تحليل كرة اللحام المستطيلة مع الكشف عن الفراغ وحالة NG/OK |
|---|---|
| تعديل المعلمات | عتبة الحجم الرمادي القابلة للتخصيص والبيكسل والتباين وتصفية الحجم |
| إضافة الفراغات يدوياً | إضافة متعددة الأبعاد أو الفراغات الحرة للتحليل الشامل |
| حفظ المعايير | تخزين وإعادة استخدام إعدادات القياس للحصول على نتائج متسقة |
| المسافة | قياس المسافة العمودية من النقطة إلى الخط الأساسي |
|---|---|
| معدل المسافة | حساب نسبة النسبة المئوية لمعدل لحام الثقب |
| الزاوية | قياس الزاوية بين الأشعة المحددة |
| نصف قطرها | قياس الدائرة للمكونات المستديرة مع المحيط والمساحة |
| المحيط | قياس المكونات التربيعية مع الطول والعرض والمساحة |
| الإعداد اليدوي | تحديد موقع نقطة التفتيش حسب الطلب مع التقاط الصورة التلقائي |
|---|---|
| صفحة | التفتيش التلقائي القائم على الشبكة بتكوين الصف / العمود |
| التعرف الآلي | التعرف على الموقع القائم على الخصائص مع القياس الآلي |
