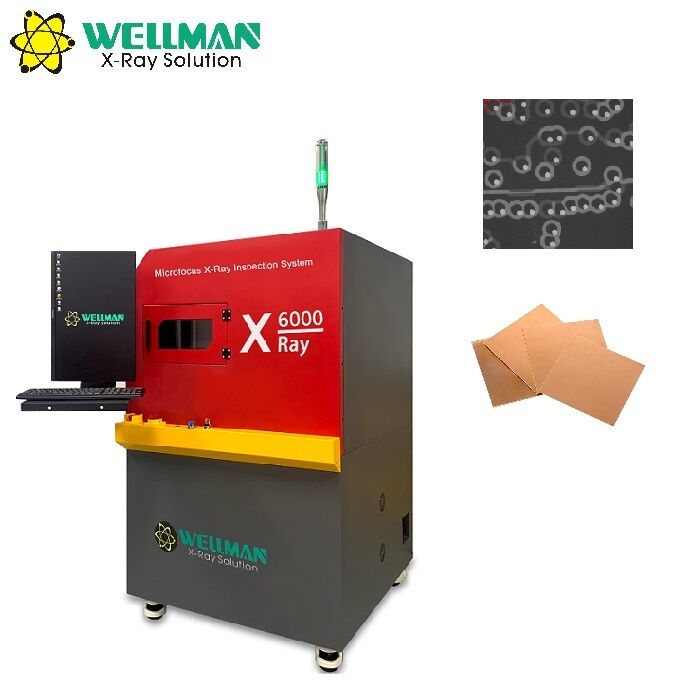

Sistem Inspeksi Sinar X Mikrofokus 90kV Tabung 1500X Sistem pembesaran

Nama Merek:	WELLMAN
Nomor Model:	X6000
Moq:	1
Harga:	26000-36000 USD
Ketentuan Pembayaran:	T/T

Informasi Detail

Deskripsi produk

Informasi Detail

Place of Origin:

CHINA

Sertifikasi:

CE, FDA

Properties:

Medical X-ray Equipments & Accessories,High-Energy-Ray Medical Equipments,Heating Element Inner Monitor,C-arm System,Medical-Ray Protective Products

Instrument classification:

Class II,Class I,Class III

Warranty:

12 months,24 Months,1 year

Name:

Portable X ray machine,mobile x-ray unit,High frequency 50KW/32KW x RAY MACHINE,portable x-ray machine,Mobile BG9000/BG9000-1 High Frequency C-arm

Color:

white mobile x-ray unit,Silver,White

Power supply:

220V/50HZ,50/60Hz,50kW,220V±10,Three-phase five wires 380V±38V

Exposure time:

less than 20 ms per film,4 films per min,0.01-5.0S 25 shift,0.10 ~ 1.80 s,0.0025s~6.3s

Product name:

50MA Mobile X-RAY unit,Portable X-ray Machine,3.5KW Mobile X-ray Machine,c arm x ray,digital x ray machine price

Application:

control x ray machine exposure,Heating Element Industry / Electronics industry,X-ray Room .Radiography Department ~,Portable dental x ray,X-ray Test

Tube current:

0.4~0.7MA(adjustable),10mA-640mA,1mA(fixed)

Type:

Closed, microfocus

Current:

Maimum15A for radiography,3A,200mA

Power:

80w,35-75kV

Function:

c arm medical x ray machine,Medical Diagnosis,Radiography

Specification of x ray tube:

XD3-3.5/100

X-ray tube type:

Bipolar fixed tube,Fixed Anode

Weight:

3kg-5kg,4.5kg

Frequency:

50Hz,60kHz

Range of the timer:

in 20 shifts,0.063s to 5.0s,electronic type

Max tube voltage:

Max tube current:

200μA

Focal spot size:

Effective area:

130mm*130mm

Packaging Details:

Wooden case

Menyoroti:

Sistem pemeriksaan sinar-X mikrofokus tabung 90kV

Mesin sinar-X 1500X pembesaran

Sistem pemeriksaan sinar-X elektronik dengan garansi

Deskripsi produk

Sistem Inspeksi Sinar X Mikrofokus 90kV Tabung 1500X Sistem pembesaran

Deskripsi Produk

Sistem Inspeksi Sinar X X6000
Sistem deteksi cacat PCB SMT industri dengan inspeksi batch otomatis, memberikan pencitraan presisi tinggi untuk lubang solder BGA dan lubang PCB.

Keuntungan Utama

Detektor panel datar digital definisi tinggi 5 inci generasi baru (FPD)
Opsional 360° jig putar untuk memungkinkan pemeriksaan produk multi-sudut
Operasi intuitif yang hanya membutuhkan 2 jam pelatihan
Jendela navigasi otomatis: tabel bergeser ke posisi yang diklik
Meja kerja 420×420mm dengan kapasitas beban 15KG
Proses inspeksi yang dapat diprogram memungkinkan inspeksi batch otomatis
Sistem penghubung 3 sumbu yang memungkinkan penyesuaian kecepatan gerak
Tabung sinar-X tertutup dengan umur operasi > 10.000 jam (bebas perawatan)

Spesifikasi Teknis

Sumber sinar-X

Jenis	Tutup, fokus mikro
Tegangan tabung maksimum	90kV
Maks arus tabung	200μA
Ukuran titik fokus	5 μm
Fungsi	Auto preheat

Detektor panel datar

Area efektif	130 mm × 130 mm
Ukuran piksel	85 μm
Resolusi	1536×1536
Tingkat frame	20 fps

Meja Kerja

Ukuran	420 mm × 420 mm
Daerah yang dapat dideteksi	400 mm × 400 mm
Beban maksimum	15kg

Parameter Peralatan

Perbesar	Geometri 150X. Sistem 1500X.
Kecepatan inspeksi	Maksimal 3,0s/titik
Dimensi	1100mm (L) × 1000mm (W) × 1600mm (H)
Berat badan	1000kg
Sumber daya listrik	AC110-220V 50/60HZ
Kekuatan maksimum	1300W
PC industri	Intel I5 CPU, 8G RAM, 240GB SSD
Tampilan	24" HDMI LCD

Fitur Keamanan

Kebocoran radiasi	Tidak ada kebocoran (≤1μSv/jam, standar internasional)
Jendela pengamatan kaca timah	Perisai kaca timbal transparan radiasi sementara memungkinkan pengamatan internal
Kunci keamanan jendela/pintu	Sinar X secara otomatis mati ketika jendela/pintu dibuka
Saklar keamanan elektromagnetik	Kunci jendela pengamatan ketika sinar-X aktif
Hentikan darurat	Tombol mati instan dekat posisi operasi
Perlindungan tabung	Perangkat lunak mencegah tabung sinar-X dibiarkan menyala

Prinsip Kerja

Prinsip kerja sistem inspeksi sinar-X X6000

Kemampuan Software

Operasi Dasar

Kontrol keyboard dan mouse lengkap mencakup semua fungsi, seperti aktivasi tabung sinar-X dan penyesuaian parameter

Alat Pengukuran

Fungsi pengukuran yang komprehensif termasuk perhitungan jarak, sudut, jari-jari, perimeter, dan kecepatan jarak untuk analisis pengelasan lubang.

Inspeksi Otomatis

Tiga mode tersedia: pengaturan titik manual, pola array untuk titik reguler, dan pengenalan fitur otomatis untuk memungkinkan pengolahan batch yang efisien.

Pengolahan Gambar

Kecerahan, kontras, dan gain yang dapat disesuaikan untuk mencapai kualitas gambar yang optimal.

Pengukuran tingkat kekosongan

Otomatis menghitung tingkat kekosongan bola solder, luas dan keliling, mengidentifikasi cacat, dan mendukung penandaan kekosongan manual dan penghematan parameter untuk hasil yang konsisten.

Contoh Aplikasi

Contoh aplikasi pemeriksaan X6000 1

Contoh aplikasi pemeriksaan X6000 2
