X線源
タイプ	統合されたマイクロフォーカス
最大管電圧	80kV
最大管電流	700μA
焦点サイズ	30μm
フラットパネル検出器
タイプ	超精細デジタルFPD
有効面積	430mm×430mm
ピクセルサイズ	139μm
解決	3072 * 3072
リール/トレイのカウント
最大サイズ	17インチ (430mm)
最大厚さ	88mm
最小部品サイズ	01005
スピード	7～10秒
正確さ	01005≧99.98%、0201以降≧99.99%
装置
寸法	1000mm (長さ) * 1300mm (幅) * 1820mm (高さ)
重さ	580kg
電源	AC110-220V 50/60HZ
最大出力	800W
産業用PC	I7 CPU、16G RAM、256G SSD + 4T HDD
表示者	24インチHDMI液晶ディスプレイ

安全機能

放射線漏れ: 漏れなし、国際基準 ≤1μSv/h に適合
バックドア安全インターロック: ドアが開くとすぐに X 線管の電源がオフになります。
挟み込み防止安全性: ライトカーテンが引き出しをカバー - 邪魔されるとすぐに停止します。
操作位置に非常停止ボタン

パフォーマンス指標

リールサイズ	部品サイズ	量	正確さ	スピード
7インチ (180mm)	01005	40000	99.98%	9～10秒
7インチ (180mm)	0201	20000	99.99%	8～9秒
7インチ (180mm)	0402	10000	99.99%	7～8秒
7インチ (180mm)	0603	5000	99.99%	7～8秒
10インチ (254mm)	1206	5000	99.99%	7～8秒
15インチ (380mm)	1206	10000	99.99%	7～8秒

AIディープラーニングアルゴリズム

当社の計数ソフトウェアは、手動でバインドすることなくコンポーネントを自動的に識別する強力な AI ディープラーニングアルゴリズムを利用しています。システムは、以下を含むカウントされたコンポーネントデータから学習します。

アスペクト比
コーナーアングル
コンポーネントの内側から外側への傾斜
画像変形パターン

計数の経験が増えると精度が向上します。システムは、データベースの成長に応じて、同様のコンポーネントやより大きなトレイを簡単に処理できます。

クラウドデータベースの統合

Wellman のすべての X 線カウンターはクラウドデータベースに接続されています。マシンのデータと画像はクラウドにアップロードされ、同時に最新のデータベース更新が自動的にダウンロードされます。当社のエンジニアは、収集したデータに基づいてアルゴリズムを継続的に最適化し、定期的に更新をお客様のマシンにプッシュします。

対象となるコンポーネントの種類が拡大するにつれて、計数精度は時間の経過とともに 100% に近づきます。新しいコンポーネントに遭遇すると、システムは既存のデータベースの一致を利用して、即時に高効率の処理を行います。

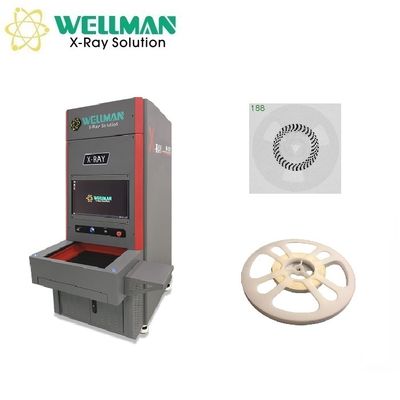

製品画像
