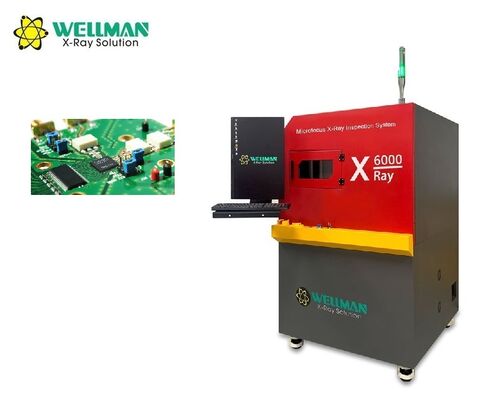

| 브랜드 이름: | WELLMAN |
| 모델 번호: | X-6000 |
| 모크: | 1 |
| 지불 조건: | 티/티 |
| 공급 능력: | 전세계 공급 |
| 매개변수 | 사양 |
|---|---|
| 최대 부하 | 15kg |
| 크기 | 420mm × 420mm |
| 감지 가능 영역 | 400mm × 400mm |
| 매개변수 | 사양 |
|---|---|
| 유형 | 폐쇄형, 마이크로포커스 |
| 최대 튜브 전압 | 90kV |
| 최대 튜브 전류 | 200μA |
| 초점 크기 | 5μm |
| 기능 | 자동 예열 |
| 매개변수 | 사양 |
|---|---|
| 유효면적 | 130mm×130mm |
| 픽셀 크기 | 85μm |
| 해결 | 1536×1536 |
| 프레임 속도 | 20fps |
| 매개변수 | 사양 |
|---|---|
| 확대 | 기하학 150X, 시스템 1500X |
| 검사 속도 | 최대 3.0초/포인트 |
| 치수 | 1100mm(길이) × 1000mm(폭) × 1600mm(높이) |
| 무게 | 1000kg |
| 전원공급장치 | AC110-220V 50/60HZ |
| 최대 전력 | 1300W |
| 산업용 PC | 인텔 I5 CPU, 8G RAM, 240GB SSD |
| 디스플레이어 | 24인치 HDMI LCD |
| 특징 | 사양 |
|---|---|
| 방사선 누출 | 1μSv/h 이하 |
| 전자기 안전 스위치 | X-Ray가 켜져 있을 때 잠김 |
| 납유리 관찰창 | 내부상태 관찰을 위한 방사선 차폐 |
| 창문 및 뒷문 안전 인터록 | X선관을 열면 즉시 전원이 꺼집니다. |
| 튜브 보호 | 적절한 X선관 종료 없이 소프트웨어 종료를 방지합니다. |
| 비상 정지 | 즉각적인 전원 차단을 위해 작동 위치 옆에 위치 |
| 기능 모듈 | 작업 |
|---|---|
| X선관 제어 | 마우스 클릭 활성화 |
| 상태 표시줄 | 인터록, 예열, X선 상태의 시각적 표시 |
| 이미지 효과 조정 | 최적의 이미징을 위해 조정 가능한 밝기, 대비 및 게인 |
| 제품 목록 | 효율성 향상을 위해 검사 매개변수를 저장하고 불러옵니다. |
| 탐색 창 | 카메라 안내 위치 지정을 통한 클릭-이동 기능 |
| 모션 축 상태 | 실시간 좌표 표시 |
| 검사 결과 | 측정 결과의 정리된 표시(공극률, 거리, 면적) |
| 속도 제어 | 느림, 보통, 빠름 |
| 보이드율 측정 | 자동 보이드 감지 및 NG/OK 표시를 통한 솔더 볼 분석 |
| 기능 | 설명 |
|---|---|
| 거리 | 지점에서 기준선까지의 수직 거리 측정 |
| 거리 비율 | 스루홀 납땜 비율에 대한 백분율 계산 |
| 각도 | 정의된 광선 사이의 각도 측정 |
