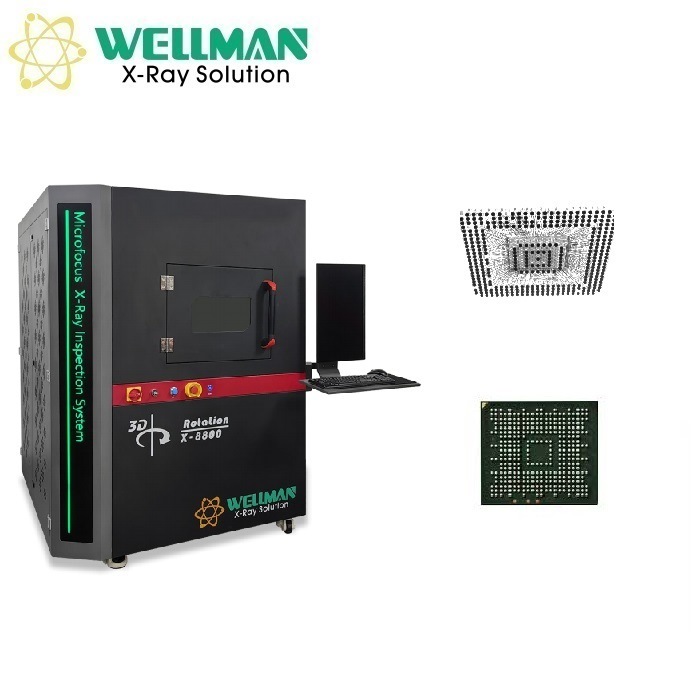

| Nazwa Marki: | Wellman |
| Numer modelu: | X8800 |
| MOQ: | 1 |
| Warunki płatności: | T/t |
| Źródło promieniowania rentgenowskiego | ||
|---|---|---|
| Marka | Japonia Hamamatsu | |
| Typ | Zamknięty, mikrofokus | |
| Maksymalne napięcie lampy | 90 KV | |
| Maksymalny prąd lampy | 200μA | |
| Rozmiar plamki ogniskowej | 5μm | |
| Funkcjonować | Automatyczne podgrzewanie | |
| Detektor płaski | ||
| Efektywna powierzchnia | 130mm×130mm | |
| Rozmiar piksela | 85μm | |
| Rezolucja | 1536×1536 | |
| Liczba klatek na sekundę | 20 kl./s | |
| Kąt pochylenia | ±45° | |
| Kąt obrotu | 360° | |
| Tabela | ||
| Rozmiar | 400mm×400mm | |
| Wykrywalny obszar | 400mm×400mm | |
| Maksymalne obciążenie | 10 kg | |
| Sprzęt | ||
| Powiększenie | Geometria 200X | System 1500X |
| Szybkość inspekcji | Maks. 3,0 s/punkt | |
| Wymiary | 1550 mm (dł.) × 1600 mm (szer.) × 1700 mm (wys.) | |
| Waga | 1800 kg | |
| Zasilanie | AC110-220V 50/60HZ | |
| Maksymalna moc | 1800 W | |
| Komputer przemysłowy | Procesor 15, 8 GB RAM, dysk SSD 240 GB | |
| Wyświetlacz | 24-calowy wyświetlacz HDMI | |
| Bezpieczeństwo | ||
| Wyciek promieniowania | Brak wycieków, międzynarodowy standard: ≤1μSv/h | |
| Okno obserwacyjne ze szkła ołowiowego | Przezroczyste okno ze szkła ołowiowego chroni przed promieniowaniem, umożliwiając obserwację stanu wewnętrznego | |
| Blokada bezpieczeństwa okna i tylnych drzwi | Gdy użytkownik otworzy okno lub tylne drzwi, lampa rentgenowska natychmiast się wyłączy. Kiedy okno lub tylne drzwi są otwarte, użytkownicy nie mogą włączyć prześwietlenia | |
| Elektromagnetyczny wyłącznik bezpieczeństwa | Zablokuj po włączeniu prześwietlenia, użytkownicy nie będą mogli otworzyć okna obserwacyjnego | |
| Zatrzymanie awaryjne | Naciśnij obok pozycji roboczej, aby wyłączyć | |
| Ochrona rur | Użytkownik nie może opuścić oprogramowania, jeśli nie zamkniesz lampy rentgenowskiej | |
| Moduł funkcyjny | Działanie |
|---|---|
| Działanie | Klawiatura i mysz mogą zakończyć wszystkie operacje |
| Sterowanie lampą rentgenowską | Kliknięcie myszką przycisku X może włączyć lub wyłączyć prześwietlenie. Obok zostanie wyświetlona wartość napięcia i prądu lampy w czasie rzeczywistym. Użytkownicy mogą klikać przycisk w górę lub w dół, przeciągać suwak lub pisać, aby dostosować |
| Pasek stanu | Wskazuje stan blokady, stan wstępnego nagrzania i stan prześwietlenia, migając na przemian na czerwono i zielono |
| Regulacja efektu obrazu | Jasność, kontrast i wzmocnienie obrazu można dowolnie regulować, aby uzyskać zadowalający wynik |
| Lista produktów | Użytkownicy mogą zapisywać parametry kontroli, takie jak pozycja w osi Z, jasność, kontrast i wzmocnienie, a także mogą bezpośrednio wywoływać parametry podczas kontroli tego samego produktu, aby poprawić wydajność kontroli |
| Okno nawigacji | Gdy aparat zrobi zdjęcie stołu, kliknij dowolne miejsce na zdjęciu. Tabela przesunie się w miejsce, w które klikniesz i wyświetli się na ekranie |
| Stan osi ruchu | Wyświetlaj współrzędne w czasie rzeczywistym |
| Wynik kontroli | Wyniki pomiarów (liczba pustych przestrzeni, odległość, powierzchnia itp., ustawione przez użytkowników) są wyświetlane w kolejności |
| Kontrola prędkości | Prędkość ruchu każdej osi można ustawić na wolną, normalną i szybką |
| Pomiar szybkości pustek | |
| Automatyczne obliczenia | Kliknij dwa punkty, aby wyznaczyć prostokąt. Oprogramowanie automatycznie wyszukuje i mierzy krawędź kulki lutowniczej w prostokącie, pole i wewnętrzne puste przestrzenie, a także może uzyskać dane dotyczące liczby pustych przestrzeni, powierzchni kulki lutowniczej, obwodu, największej objętości pustej przestrzeni, długości i szerokości oraz wskazuje NG lub OK kolorem czerwonym i zielonym |
| Regulacja parametrów | Użytkownicy mogą dostosować próg skali szarości, piksel, kontrast, filtrowanie rozmiaru i inne parametry, aby uzyskać dokładne wyniki automatycznych obliczeń |
| Dodaj puste przestrzenie ręcznie | Użytkownicy mogą narysować wielokąt lub dowolną figurę i obliczyć ją jako pustkę w współczynniku pustki |
| Zapisz parametry | Użytkownicy mogą zapisywać parametry, takie jak próg skali szarości, piksel, kontrast, filtrowanie rozmiaru i inne parametry, a także mogą bezpośrednio wywoływać parametry podczas wykrywania tego samego produktu, aby poprawić skuteczność wykrywania |
| Inna funkcja pomiaru | |
| Dystans | Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć odległość w pionie od punktu C do linii bazowej |
| Stawka odległości | Stosowany głównie do pomiaru szybkości lutowania otworu przelotowego. Ustaw o jeden punkt „D” więcej niż odległość. Podziel odległość pionową od punktu D do linii bazowej przez odległość pionową punktu C, aby otrzymać procentowy stosunek pionowej odległości D do C |
| Kąt | Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć kąt między promieniami BA i BC |
| Promień | Stosowany głównie do pomiaru okrągłych elementów, takich jak kulki lutownicze. Kliknij trzy punkty, aby wyznaczyć okrąg i zmierzyć obwód, powierzchnię i promień |
| Obwód | Stosowany głównie do pomiaru elementów kwadratowych. Kliknij dwa punkty, aby wyznaczyć kwadrat, zmierzyć długość, szerokość i powierzchnię |
| Automatyczna inspekcja | |
| Ustawienie ręczne | Użytkownicy mogą ustawić dowolne pozycje na stole jako punkty kontrolne. Oprogramowanie automatycznie sprawdzi i zapisze zdjęcie |
| Szyk | W przypadku regularnych punktów kontroli użytkownicy muszą jedynie ustawić dwa punkty kontroli oraz liczbę wierszy i kolumn. Oprogramowanie automatycznie sprawdzi każdy punkt i zapisze zdjęcia |
| Automatyczna identyfikacja | W przypadku punktów kontrolnych o oczywistych cechach oprogramowanie automatycznie identyfikuje pozycje, dokonuje pomiarów i zapisuje obraz |
