| Nazwa Marki: | WELLMAN |
| Numer modelu: | X-6000 |
| MOQ: | 1 |
| Warunki płatności: | T/T |
| Umiejętność dostaw: | Dostawy na całym świecie |

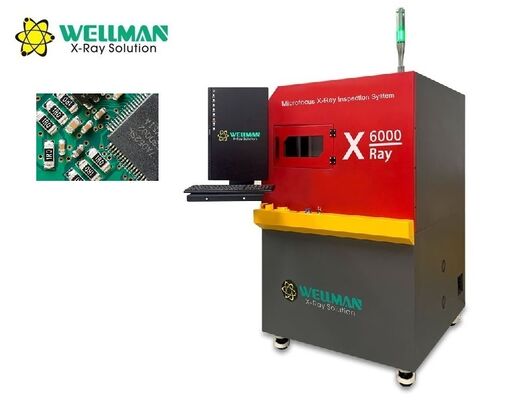

Automatyczny sprzęt inspekcyjny X-6000 zapewnia zaawansowane możliwości kontroli rentgenowskiej komponentów PCBA, BGA i LED przy intuicyjnej obsłudze i wysokiej wydajności.
| Typ | Zamknięty, mikrofokus |
| Maksymalne napięcie lampy | 90 kV |
| Maksymalny prąd lampy | 200μA |
| Rozmiar plamki ogniskowej | 5μm |
| Funkcjonować | Automatyczne podgrzewanie |
| Efektywny obszar | 130mm×130mm |
| Rozmiar piksela | 85μm |
| Rezolucja | 1536×1536 |
| Liczba klatek na sekundę | 20 kl./s |
| Rozmiar | 420mm×420mm |
| Wykrywalny obszar | 400mm×400mm |
| Maksymalne obciążenie | 15 kg |
| Powiększenie | Geometria 150X | System 1500X |
| Szybkość inspekcji | Maks. 3,0 s/punkt |
| Wymiary | 1100 mm (dł.) × 1000 mm (szer.) × 1600 mm (wys.) |
| Waga | 1000 kg |
| Zasilanie | AC110-220V 50/60HZ |
| Maksymalna moc | 1300 W |
| Komputer przemysłowy | Procesor Intel I5, 8G RAM, 240GB SSD |
| Wyświetlacz | 24-calowy wyświetlacz HDMI |
| Wyciek promieniowania | Brak wycieków, międzynarodowy standard: ≤1μSv/h |
| Okno obserwacyjne ze szkła ołowiowego | Przezroczyste okno ze szkła ołowiowego chroni promieniowanie w celu obserwacji stanu wewnętrznego |
| Blokada bezpieczeństwa okien i tylnych drzwi | Lampa rentgenowska wyłącza się natychmiast po otwarciu okna lub drzwi |
| Elektromagnetyczny wyłącznik bezpieczeństwa | Blokuje się, gdy włączone jest prześwietlenie, uniemożliwiając otwarcie okna |
| Zatrzymanie awaryjne | Umieszczony obok pozycji roboczej w celu natychmiastowego odcięcia zasilania |
| Ochrona rur | Oprogramowanie uniemożliwia wyjście bez zamknięcia lampy RTG |
| Moduł funkcyjny | Działanie |
|---|---|
| Moduł funkcyjny | Klawiatura i mysz mogą zakończyć wszystkie operacje |
| Sterowanie lampą rentgenowską | Kliknięcie myszką przycisku X może włączyć lub wyłączyć prześwietlenie. Obok zostanie wyświetlona wartość napięcia i prądu lampy w czasie rzeczywistym. Użytkownicy mogą kliknąć przycisk w górę lub w dół, przeciągnąć suwak lub wpisać, aby dostosować. |
| Pasek stanu | Wskazuje stan blokady, stan wstępnego nagrzania i stan prześwietlenia, migając na przemian na czerwono i zielono. |
| Regulacja efektu obrazu | Jasność, kontrast i wzmocnienie obrazu można dowolnie regulować, aby uzyskać zadowalający wynik. |
| Lista produktów | Użytkownicy mogą zapisywać parametry kontroli, takie jak położenie w osi Z, jasność, kontrast i wzmocnienie, a także mogą bezpośrednio wywoływać parametry podczas kontroli tego samego produktu, aby poprawić efektywność kontroli. |
| Okno nawigacji | Gdy aparat zrobi zdjęcie stołu, kliknij w dowolnym miejscu na zdjęciu, stół przesunie się w wybrane miejsce i wyświetli się na ekranie. |
| Stan osi ruchu | Wyświetlaj współrzędne w czasie rzeczywistym. |
| Wynik kontroli | Wyniki pomiarów (liczba pustych przestrzeni, odległość, powierzchnia itp., ustawione przez użytkowników) są wyświetlane w kolejności. |
| Kontrola prędkości | Prędkość ruchu każdej osi można ustawić na wolną, normalną i szybką. |
| Pomiar szybkości pustek | Automatyczne obliczenia: Kliknij dwa punkty, aby wyznaczyć prostokąt. Oprogramowanie automatycznie wyszukuje i mierzy krawędź kulki lutowniczej w prostokącie, pole i wewnętrzne puste przestrzenie, a także może uzyskać dane dotyczące liczby pustych przestrzeni, powierzchni kulki lutowniczej, obwodu, największej objętości pustej przestrzeni, długości i szerokości oraz wskazuje NG lub OK za pomocą koloru czerwonego i zielonego. Regulacja parametrów: Użytkownicy mogą regulować próg skali szarości, piksel, kontrast, filtrowanie rozmiaru i inne parametry, aby uzyskać dokładne wyniki automatycznych obliczeń. Ręczne dodawanie pustych przestrzeni: użytkownicy mogą narysować wielokąt lub dowolną figurę i obliczyć ją jako pustkę we współczynniku pustki. Zapisz parametry: użytkownicy mogą zapisywać parametry, takie jak próg skali szarości, piksel, kontrast, filtrowanie rozmiaru i inne parametry, a także mogą bezpośrednio wywoływać parametry podczas wykrywania tego samego produktu, aby poprawić skuteczność wykrywania. |
| Inna funkcja pomiaru | Odległość: kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć odległość w pionie od punktu C do linii bazowej. Szybkość odległości: Jest najczęściej używana do pomiaru szybkości lutowania otworu przelotowego. Ustaw o jeden punkt „D” więcej niż odległość. Podziel odległość pionową od punktu D do linii bazowej przez odległość pionową punktu C, aby otrzymać procentowy stosunek pionowej odległości D do C. Kąt: Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć kąt pomiędzy promieniami BA i BC. Promień: służy głównie do pomiaru okrągłych elementów, takich jak kulki lutownicze. Kliknij trzy punkty, aby wyznaczyć okrąg i zmierzyć obwód, powierzchnię i promień. Obwód: służy głównie do pomiaru elementów kwadratowych, kliknij dwa punkty, aby określić kwadrat, zmierzyć długość, szerokość i powierzchnię. |
| Kontrola automatyczna | Ustawienie ręczne: Użytkownicy mogą ustawić dowolne pozycje na stole jako punkty kontrolne, oprogramowanie automatycznie sprawdzi i zapisze obraz. Tablica: w przypadku regularnych punktów kontroli wystarczy ustawić dwa punkty kontroli oraz liczbę wierszy i kolumn, oprogramowanie automatycznie sprawdzi każdy punkt i zapisze obrazy. Automatyczna identyfikacja: W przypadku punktów kontrolnych o oczywistych cechach oprogramowanie automatycznie identyfikuje pozycje, dokonuje pomiarów i zapisuje obraz. |
