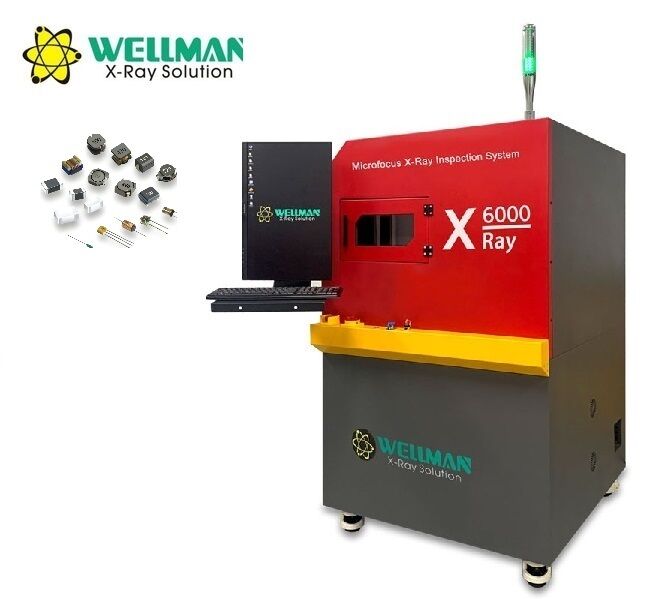

Zaawansowany system kontroli rentgenowskiej zaprojektowany do analizy komponentów PCBA, BGA i LED z intuicyjnym działaniem i możliwościami automatycznymi.

Zasada działania

Główne zalety

13*13 cm, detektor cyfrowy wieloplanowy o wysokiej rozdzielczości
Stolik 420*420 mm o pojemności 15 kg
Łatwa obsługa - tylko 2 godziny szkolenia
Rury Hamamatsu zapewniają wydłużoną żywotność i bezobsługową pracę
Programowalne procedury inspekcji w celu zautomatyzowanej inspekcji dużych ilości
Automatyczne okno nawigacyjne - tabela przenosi się do miejsca kliknięcia

Specyfikacje sprzętu

Źródło promieniowania rentgenowskiego
Rodzaj	Zamknięte, mikrofokusa
Maksymalne napięcie rurki	90 kV
Maksymalny prąd w rurze	200 μA
Rozmiar punktu ogniskowego	5 μm
Funkcja	Automatyczne podgrzewanie

Detektor płaskich paneli
Obszar skuteczny	130 mm*130 mm
Wielkość pikseli	85 μm
Rozstrzygnięcie	1536*1536
Prędkość obrazu	20 klatek na sekundę

Tabela
Wielkość	420 mm*420 mm
Obszar wykrywalny	400 mm*400 mm
Maksymalne obciążenie	15 kg

Wyposażenie
Zwiększenie	Geometria 150X.
Prędkość kontroli	Maksymalnie 3,0 s/punkt
Wymiary	1100 mm (L) * 1000 mm (W) * 1600 mm (H)
Waga	1000 kg
Zasilanie	AC110-220V 50/60HZ
Maksymalna moc	1300 W
PC przemysłowe	Intel I5 CPU, 8G RAM, 240GB SSD
Wyświetlacz	24" HDMI LCD

Środki bezpieczeństwa

Zatrzymaj awaryjnie:Położone obok pozycji pracy dla natychmiastowego wyłączenia zasilania
Ochrona rur:Oprogramowanie uniemożliwia opuszczenie bez zamknięcia rurki rentgenowskiej
Wyciek promieniowania:Brak wycieku (standardy międzynarodowe: ≤1μSv/h)
Okno obserwacyjne ze szkła ołowiowego:Przejrzystości ołowiane okna osłony promieniowania do obserwacji stanu wewnętrznego
Bezpieczne zamknięcie okien i tylnych drzwi:Przewód rentgenowskie wyłącza się natychmiast po otwarciu okna lub drzwi

Funkcje oprogramowania

Klawiatura i mysz mogą zakończyć wszystkie operacje

Kontrola rur rentgenowskiej

Używając myszy do kliknięcia przycisku X można włączyć lub wyłączyć rentgen.

Pasek stanu

Wskazuje stan blokady, stan przedgrzewania i stan rentgenowskie poprzez wymiennie migające czerwone i zielone.

Dostosowanie efektu obrazu

Jasność, kontrast i wzrost obrazu można swobodnie regulować w celu uzyskania zadowalającego wyniku.

Wykaz produktów

Użytkownicy mogą zapisywać parametry kontroli, takie jak pozycja osi Z, i mogą bezpośrednio wywołać parametry.

Okno nawigacyjne

Tabela przeniesie się do miejsca, na którym klikniesz i wyświetla na ekranie.

Status osi ruchu

Wyświetlać współrzędne w czasie rzeczywistym.

Wynik kontroli

Wyniki pomiarów (prędkość próżni, odległość, powierzchnia itp., ustawione przez użytkowników) są wyświetlane w porządku.

Kontrola prędkości

Prędkość ruchu każdej osi może być regulowana na wolne, normalne i szybkie.

Pomiar wskaźnika próżni

Automatyczne obliczenie - Kliknij dwa punkty, aby określić prostokąt.

Dostosowanie parametrów

Użytkownicy mogą regulować próg skali szarości, piksele i inne parametry, aby uzyskać dokładne wyniki automatycznego obliczania.

Dodawanie pustek ręcznie

Użytkownicy mogą narysować wielokąt lub wolną figurę i obliczyć ją jako pustkę w szybkości pustki.

Zapisz parametry

Użytkownicy mogą zapisywać parametry takie jak próg skali szarości i mogą bezpośrednio wywołać parametry.

Inne funkcje pomiarowe

Funkcja	Opis
Odległość	Kliknij punkty A i B, aby ustawić jako linię bazową, a następnie kliknij punkt C, aby zmierzyć odległość pionową
Wskaźnik odległości	Głównie stosowane do pomiaru szybkości lutowania otworu przepustowego
Kąt	Kliknij punkty A i B, aby ustawić jako linii bazowej, a następnie kliknij punkt C, aby zmierzyć kąt między promieniami BA i BC
Radiusz	Kliknij trzy punkty, aby określić koło i zmierzyć obwód, powierzchnię i promień
Obwód	Kliknij dwa punkty, aby określić kwadrat, zmierzyć długość, szerokość i powierzchnię

Automatyczna kontrola

Tryb	Opis
Ustawienie ręczne	Użytkownicy mogą ustawić dowolne pozycje na stole jako punkty kontroli, oprogramowanie automatycznie sprawdzić i zapisać obraz
Zestaw	Użytkownicy muszą tylko ustawić dwa punkty kontroli oraz liczbę wierszy i kolumn
Automatyczna identyfikacja	W przypadku punktów kontrolnych o oczywistych cechach oprogramowanie automatycznie identyfikuje pozycje, wykonuje pomiary i zapisuje obraz
