| Nazwa Marki: | WELLMAN |
| Numer modelu: | X6800 |
| MOQ: | 1 |
| Warunki płatności: | T/T |

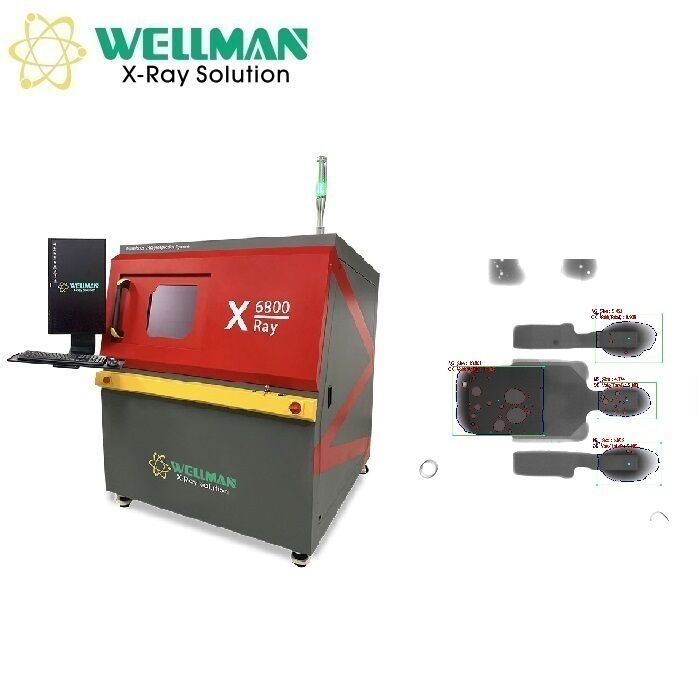

Mikrofokusowy system kontroli rentgenowskiej X6800
| Składnik | Parametry | Specyfikacja |
|---|---|---|
| Źródło promieniowania rentgenowskiego | Rodzaj | Zamknięte, mikrofokusa |
| Maksymalne napięcie rury | 90 kV | |
| Maksymalny prąd w rurze | 200 μA | |
| Rozmiar punktu ogniskowego | 5 μm | |
| Funkcja | Automatyczne podgrzewanie | |
| Detektor płaskich paneli | Obszar skuteczny | 130 mm × 130 mm |
| Wielkość pikseli | 85 μm | |
| Rozstrzygnięcie | 1536×1536 | |
| Prędkość obrazu | 20 klatek na sekundę | |
| kąt nachylony | 60° | |
| Tabela | Wielkość | 530 mm × 530 mm |
| Obszar wykrywalny | 500 mm × 500 mm | |
| Maksymalne obciążenie | 10 kg | |
| Wyposażenie | Zwiększenie | Geometria 200X. |
| Prędkość kontroli | Maksymalnie 3,0 s/punkt | |
| Wymiary | 1360 mm (L) × 1365 mm (W) × 1730 mm ((H) | |
| Waga | 1200 kg | |
| Zasilanie | AC110-220V 50/60HZ | |
| Maksymalna moc | 1500 W | |
| PC przemysłowe | I5 CPU, 8G RAM, 500GB SSD | |
| Wyświetlacz | 24"HDMI LCD | |
| Bezpieczeństwo | Wyciek promieniowania | Brak wycieku, norma międzynarodowa: ≤ 1μSv/h |
| Okno obserwacyjne ze szkła ołowiowego | Przejrzysty ołowiu szkło okna osłony promieniowania do obserwacji stanu wewnętrznego | |
| Bezpieczne zamknięcie okien i tylnych drzwi | Gdy użytkownicy otworzą okno lub tylne drzwi, przewód rentgenowskie zostanie wyłączony natychmiast. | |
| Przełącznik bezpieczeństwa elektromagnetycznego | Zamknij, gdy rentgen jest włączony, użytkownicy nie mogą otworzyć okna obserwacji | |
| Zatrzymanie awaryjne | Obok pozycji działania naciśnij, aby wyłączyć | |
| Ochrona rur | Użytkownik nie może opuścić oprogramowania, jeśli nie zamknąć rurki rentgenowskiej |
| Moduł funkcji | Operacja | Opis |
|---|---|---|
| Operacja | Klawiatura i mysz | Może zakończyć wszystkie operacje |
| System sterowania rurą rentgenowską | Kliknięcie myszą | Kliknij przycisk X, aby włączyć / wyłączyć promieniowanie rentgenowskie. |
| Pasek stanu | Wskaźnik wizualny | Wskazuje stan blokady, stan przedgrzewania i stan rentgenowskie poprzez wymiennie migające czerwone i zielone |
| Dostosowanie efektu obrazu | Parametry regulowane | Jasność, kontrast i wzrost można swobodnie regulować w celu uzyskania optymalnych wyników |
| Wykaz produktów | Parametry zapisu/odwołania | Zachowaj parametry kontroli (pozycja osi Z, jasność, kontrast, wzrost) dla tej samej kontroli produktu w celu poprawy wydajności |
| Okno nawigacyjne | Kliknij aby przenieść | Kamera robi zdjęcie stołu, kliknij gdziekolwiek, aby przenieść stół do wybranej pozycji |
| Status osi ruchu | Wyświetlenie w czasie rzeczywistym | Wyświetlanie współrzędnych w czasie rzeczywistym |
| Wynik kontroli | Wyświetlacz pomiarowy | Wyniki pomiarów (prędkość próżni, odległość, powierzchnia itp.) wyświetlane w kolejności |
| System regulacji prędkości | Ustawialne ustawienia | Prędkość ruchu każdej osi regulowana na wolne, normalne i szybkie |
| Pomiar wskaźnika próżni | Automatyczne obliczanie | Oprogramowanie automatycznie znajduje i mierzy krawędź kuli lutowej, podkładkę, otwory wewnętrzne. Podaje szybkość otworu, powierzchnię, obwód, maksymalną szybkość otworu, długość, szerokość.Wskazuje NG/OK na czerwono/zielonym |
| Dostosowanie parametrów | Ustawialne ustawienia | Dostosowanie progu skali szarości, pikseli, kontrastu, filtrowania wielkości dla dokładnych wyników |
| Dodawanie pustek ręcznie | Wprowadzenie ręczne | Narysuj wielokąt lub wolny rysunek do obliczenia jako bezwartościowy w bezwartościowy wskaźnik |
| Zapisz parametry | Ustawienia zapisu/odwołania | Zachowaj parametry (próg skali szarości, piksele, kontrast, filtrowanie rozmiarów) dla wykrywania tego samego produktu w celu poprawy wydajności |
| Pozostałe funkcje pomiarowe | Odległość | Kliknij punkty A i B dla linii bazowej, kliknij punkt C, aby zmierzyć odległość pionową od C do linii bazowej |
| Wskaźnik odległości | Używany do pomiaru prędkości lutowania przez otwór. | |
| Kąt | Kliknij punkty A i B dla linii bazowej, kliknij punkt C, aby zmierzyć kąt między promieniami BA i BC | |
| Radiusz | Kliknij trzy punkty, aby określić okrąg, zmierzyć obwód, powierzchnię i promień | |
| Obwód | Kliknij dwa punkty, aby określić kwadrat, mierzyć długość, szerokość i powierzchnię |
