Máquina de Raio-X SMT 90kv para Inspeção de PCB SMT, Equipamento de Inspeção, 1500X Alta Ampliação

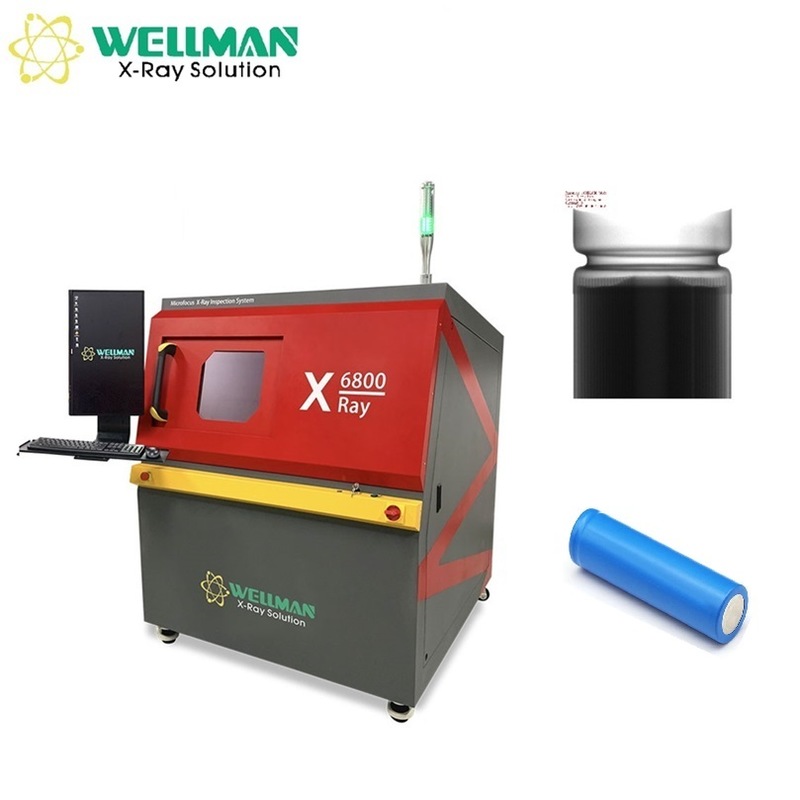

O Sistema de Inspeção por Raios-X Wellman X6800 oferece detecção avançada de defeitos em PCB/SMT, apresentando um tubo de raios-X livre de manutenção com mais de 10.000 horas de vida útil.

• Mesa de 530×530mm com capacidade de carga de 10KG
• Sistema de ligação de 5 eixos com velocidade ajustável
• FPD inclinável (faixa de 60°) mantém a magnificação sem compromisso
• Janela de navegação automática - a mesa se move para os locais clicados
• Tubo de raios-X de tipo fechado com mais de 10.000 horas de vida útil, livre de manutenção
• Nova geração de detector de painel plano digital HD de 5" (FPD)
• Procedimentos de inspeção programáveis para inspeção automatizada em lote
• Operação intuitiva com identificação rápida de defeitos (treinamento de 2 horas necessário)

• Vazamento de radiação: Sem vazamento (≤1μSv/h, padrão internacional)
• Janela de observação de vidro de chumbo transparente para visualização interna segura
• Sistema de intertravamento de segurança da janela e da porta traseira
• Travas de interruptor de segurança eletromagnético quando os raios-X estão ativos
• Botão de parada de emergência próximo à posição de operação
• Proteção do tubo impede sair do software sem fechar os raios-X

• Operação do tubo de raios-X controlada por mouse/teclado com exibição de tensão/corrente em tempo real
• Barra de status mostrando intertravamento, pré-aquecimento e status dos raios-X
• Brilho, contraste e ganho de imagem ajustáveis
• Lista de produtos para salvar e recuperar parâmetros de inspeção
• Janela de navegação para posicionamento preciso da mesa
• Exibição de coordenadas do eixo de movimento em tempo real
• Exibição dos resultados da inspeção (taxa de vazios, distância, área, etc.)
• Velocidades de movimento do eixo ajustáveis (lento/normal/rápido)

• Cálculo automático de vazios de solda com indicação NG/OK
• Limiar de escala de cinza, pixel, contraste e filtragem de tamanho ajustáveis
• Adição manual de vazios via desenho de polígono/mão livre
• Salvamento de parâmetros para inspeção consistente do produto

• Medição de distância entre pontos
• Cálculo da taxa de distância para soldagem through-hole
• Medição de ângulo entre pontos
• Medição de raio para componentes circulares
• Medição de perímetro para componentes quadrados

• Configuração manual do ponto de inspeção
• Inspeção de matriz para padrões regulares
• Reconhecimento automático de recursos para pontos de inspeção distintos
