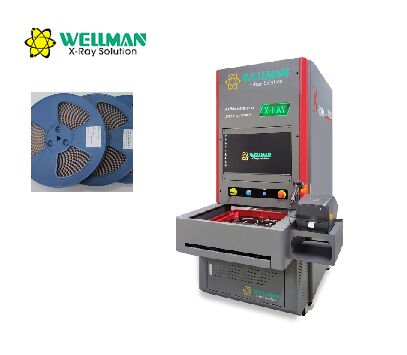

O contador de carretel de raios X pode contar polegadas e tipos eficientes de materiais eletrônicos com FPD de 17''

Nome da marca:	WELLMAN
Número do modelo:	XC-01
MOQ:	1
Termos de pagamento:	T/T
Capacidade de fornecimento:	Fornecimento mundial

Informações Detalhadas

Descrição do produto

Informações Detalhadas

Lugar de origem:

China

Certificação:

CE,ISO9001,FDA

Tensão máxima do tubo:

80KV

Tamanho do ponto focal:

30μm

Tamanho máximo do carretel:

17" (430 mm)

Contando a velocidade:

7-10S

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

Fornecimento mundial

Descrição do produto

Princípio de Funcionamento

Vantagens do Produto

Tubo de raios X microfoco de 80kV com a maior vida útil e sem necessidade de manutenção
Detector digital de painel plano ultra-alta definição de 17 polegadas
Velocidade de contagem inferior a 10 segundos para quatro rolos de 7 polegadas ou um rolo de 15 polegadas
Suporta rolos de até 17 polegadas com sacos de barreira contra umidade
Atualizações gratuitas do algoritmo de aprendizado profundo de IA
Suporta com sistemas MES, ERP, WMS e outros
Varredura automática simultânea de código, contagem e impressão de etiquetas
Não é necessária a troca de modo rolo único/múltiplo
Suporta gerenciamento de ordens de serviço e consulta de registros de contagem

Especificações do Equipamento

Fonte de Raios X

Tensão Máxima do Tubo	80kV
Corrente Máxima do Tubo	700μA
Tamanho do Ponto Focal	30μm
Tipo	Integrado, microfoco

Detector de Painel Plano

Área Efetiva	430mm * 430mm
Tamanho do Pixel	139μm
Resolução	3072 * 3072
Tipo	FPD digital de definição

Contagem de Rolos

Tamanho Máximo	17" (430mm)
Espessura Máxima	88mm
Tamanho Mínimo de Componentes	01005
Velocidade	7-10s
Precisão	01005 ≥ 99.98%, 0201 e acima ≥ 99.99%

Equipamento

Dimensões	1000mm (C) * 1300mm (L) * 1820mm (A)
Peso	500kg
Fonte de Alimentação	AC110-220V 50/60HZ
Potência Máxima	800W
PC Industrial	CPU I7, 16G RAM, SSD de 256G + HDD de 4T
Tela	LCD HDMI de 24"

Recursos de Segurança

Vazamento de Radiação	Sem vazamento
Intertravamento de Segurança da Porta Traseira	O tubo de raios X desliga imediatamente ao abrir a porta traseira
Parada de Emergência	Botão de parada de emergência montado na frente para corte de energia imediato
Anti-esmagamento	Cortina de luz de segurança cobre toda a gaveta; para imediatamente ao detectar obstrução

Algoritmo de Aprendizado Profundo de IA

O algoritmo pode aprender os dados dos componentes contados, como:

Proporção do componente
Ângulos de canto
Inclinação interna-externa do componente
Deformação da imagem do centro para a borda

Velocidade e Precisão

Tamanho do Rolo	Tamanho do Componente	Quantidade	Precisão	Velocidade
7" (180mm)	01005	40000	99.98%	9-10s
7" (180mm)	0201	20000	99.99%	8-9s
7" (180mm)	0402	10000	99.99%	7-8s
7" (180mm)	0603	5000	99.99%	7-8s
10" (254mm)	1206	5000	99.99%	7-8s
15" (380mm)	1206	10000	99.99%	7-8s

Banco de Dados na Nuvem

Cada máquina se conecta a um banco de dados dedicado na nuvem. Os dados de contagem e as imagens são carregados automaticamente; o algoritmo mais recente e a biblioteca de componentes são baixados em tempo real.
