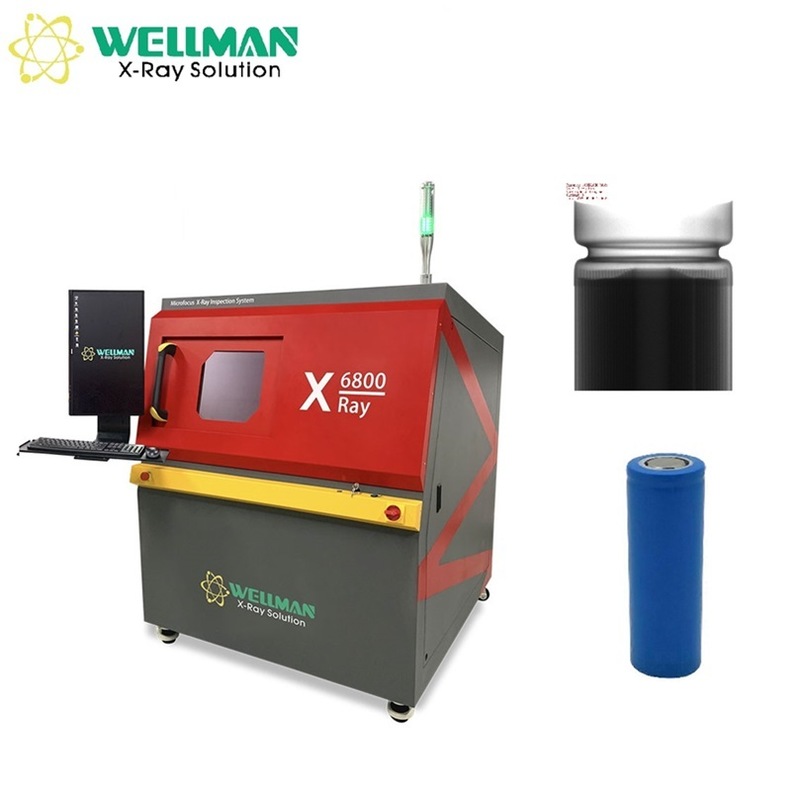

| Nombre De La Marca: | WELLMAN |
| Número De Modelo: | X6800 |
| Moq: | 1 |
| Términos De Pago: | T/T |
| Fuente de rayos X | ||
|---|---|---|
| Tipo | Cerrado, microenfoque | |
| Voltaje máximo del tubo | 90kV | |
| Corriente máxima del tubo | 200μA | |
| Tamaño del punto focal | 5μm | |
| Función | Precalentamiento automático | |
| Detector de panel plano | ||
| Área efectiva | 130 mm * 130 mm | |
| Tamaño de píxel | 85μm | |
| Resolución | 1536*1536 | |
| Velocidad de fotogramas | 20 fps | |
| Ángulo inclinable | 60° | |
| Mesa | ||
| Tamaño | 530 mm * 530 mm | |
| Área detectable | 500 mm * 500 mm | |
| Carga máxima | 10 kg | |
| Equipo | ||
| Magnificación | Geometría 200X | Sistema 1500X |
| Velocidad de inspección | Máx. 3,0 s/punto | |
| Dimensiones | 1360 mm (L) * 1365 mm (W) * 1730 mm (H) | |
| Peso | 1200 kg | |
| Fuente de alimentación | CA 110-220 V 50/60 HZ | |
| Potencia máxima | 1500W | |
| PC industrial | CPU I5, 8 GB de RAM, SSD de 500 GB | |
| Pantalla | LCD HDMI de 24" | |
| Seguridad | ||
| Fuga de radiación | Sin fugas, estándar internacional: ≤1μSv/h | |
| Ventana de observación de vidrio plomado | La ventana de vidrio plomado transparente protege contra la radiación para observar el estado interno | |
| Enclavamiento de seguridad de la ventana y la puerta trasera | El tubo de rayos X se apaga inmediatamente cuando se abre; evita que se encienda cuando está abierto | |
| Interruptor de seguridad electromagnético | Se bloquea cuando los rayos X están encendidos, evitando la apertura de la ventana | |
| Parada de emergencia | Ubicado junto a la posición de operación para un apagado inmediato | |
| Protección del tubo | El software evita salir sin cerrar el tubo de rayos X | |
| Módulo de función | Operación |
|---|---|
| Control del tubo de rayos X | Operación con un clic del mouse para encender/apagar con visualización y ajuste de voltaje/corriente en tiempo real |
| Barra de estado | Muestra el estado de enclavamiento, el estado de precalentamiento y el estado de rayos X con indicadores de color |
| Ajuste del efecto de imagen | Brillo, contraste y ganancia ajustables para una imagen óptima |
| Lista de productos | Guarde y recupere los parámetros de inspección para mejorar la eficiencia |
| Ventana de navegación | Funcionalidad de hacer clic para mover para un posicionamiento preciso |
| Estado del eje de movimiento | Visualización de coordenadas en tiempo real |
| Resultado de la inspección | Visualización de los resultados de la medición con indicadores de aprobado/rechazado |
| Control de velocidad | Velocidad de movimiento ajustable para cada eje |
| Medición de la tasa de vacíos | Cálculo automático de los parámetros de la bola de soldadura con umbrales ajustables |
| Otras funciones de medición | Incluye mediciones de distancia, ángulo, radio y perímetro |
| Inspección automática | Configuración manual, matriz y modos de identificación automática |
