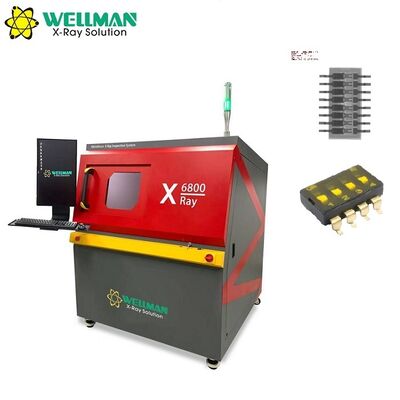

Sistema de inspección de rayos X de la industria de PCB 1500X Magnificación 60° FPD inclinación

Nombre De La Marca:	WELLMAN
Número De Modelo:	X6800
Moq:	1
Términos De Pago:	T/T

Información Detallada

Descripción del Producto

Información Detallada

Lugar de origen:

Porcelana

Certificación:

CE,FDA

Garantía:

12 meses

Fuente de alimentación:

AC220V (opcional), 110V - 220V, 220V 50Hz

Tipo de tubo:

Tubo de rayos X cerrado, cerrado

Sistema operativo:

Win10

Cantidad de fugas de rayos X:

≤1 U SV/H, ≤0.3 U SV/H

Capacidad:

Grande, 20kva

Tensión máxima del tubo:

Área efectiva:

130mm*130mm

Tamaño de píxel:

85 μm

Resolución:

1536*1536

Corriente máxima del tubo:

200μA

Detalles de empaquetado:

Caja de madera

Resaltar:

Sistema de inspección por rayos X de PCB

Máquina de rayos X con aumento de 1500X

Radiografías de PCB con inclinación de 60° FPD

Descripción del Producto

Máquina de inspección de rayos X con microfoco Wellman X6800

Ventajas clave

Tubo de rayos X de tipo cerrado: vida útil de más de 10.000 horas y rendimiento libre de mantenimiento
Detector digital de panel plano HD de 5 pulgadas (FPD) con función de inclinación de 60°
Protocolos de inspección programables para la inspección automatizada de lotes
Funcionamiento fácil de usar: sólo 2 horas de formación necesarias
Ventana de navegación automática para posicionar la mesa con precisión
Mesa de 530*530 mm con capacidad de carga de 10 kg
Sistema de enlace de 5 ejes con velocidad ajustable

Especificaciones del hardware

Fuente de rayos X

Tipo de producto	Cerrado, con microfoco
Voltagem máxima del tubo	90 kV
Corriente máxima del tubo	200 μA
Tamaño del punto focal	5 μm
Función	Precalentamiento automático

Detector de panel plano

Área efectiva	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto
Tamaño de píxel	85 μm
Resolución	1536*1536
Tasa de imágenes	20 cuadros por segundo
Ángulo de inclinación	60°

Especificaciones del cuadro

Tamaño	530 mm*530 mm
Área detectable	500 mm*500 mm
Carga máxima	10 kg de peso

Especificaciones del equipo

Magnificación	Geometría 200X. Sistema 1500X.
Velocidad de inspección	Máximo 3,0 s/punto
Las dimensiones	El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
Peso	Por ejemplo:
Fuente de alimentación	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
Potencia máxima	Con una potencia de 1500 W
PC para uso industrial	I5 CPU, 8G de RAM, 500 GB de SSD
Display	Display LCD de 24 pulgadas con HDMI

Principio de trabajo

Diagrama del principio de funcionamiento de la máquina de inspección de rayos X de PCB X6800

Características de seguridad

Característica de protección del tubo: Prohíbe salir del software sin cerrar el tubo de rayos X
Ventana de observación de vidrio de plomo transparente: protege la radiación mientras permite la visualización interna
Interruptor de seguridad electromagnético: bloquea automáticamente cuando el rayo X está en funcionamiento
Botón de parada de emergencia cerca de la posición de operación
Sistema de bloqueo de seguridad de ventanas y puertas traseras
Las emisiones de radioactividad de los gases de efecto invernadero y de los gases de efecto invernadero se calcularán en función de la temperatura de los gases de efecto invernadero.

Capacidades del software

Funciones básicas

Lista de productos para el almacenamiento y el retiro de parámetros de inspección
Indicación de los resultados de la inspección (tasa de vacíos, distancia, superficie, etc.)
Velocidades de movimiento del eje regulables (lenta/normal/rápida)
Display de coordenadas del eje de movimiento en tiempo real
Ventana de navegación para posicionar la mesa con precisión
Función del tubo de rayos X controlado con el ratón/teclado
Brillo de imagen ajustable, contraste y ganancia

Medición de la tasa de vacíos

Calculación automática de los huecos de las bolas de soldadura con indicación NG/OK
Filtro de nivel de gris ajustable
Parámetros de ahorro para una inspección constante del producto
Adición manual del vacío mediante dibujo de polígono/mano libre

Funciones de medición

Cálculo de la velocidad de distancia para soldadura por agujero
Medición del perímetro de los componentes cuadrados
Medida de la distancia entre puntos
Medición del ángulo entre puntos
Medición del radio de los componentes circulares

Inspección automática

Configuración manual de los puntos de inspección
Inspección de matriz para patrones regulares
Reconocimiento automático de las características de los puntos de inspección distintivos

Ejemplos de aplicación
