เครื่องตรวจสอบรังสี 5 นิ้ว HD FPD สําหรับตรวจสอบส่วนประกอบอิเล็กทรอนิกส์

ชื่อแบรนด์:	Wellman
หมายเลขรุ่น:	x6800
MOQ:	1
เงื่อนไขการชำระเงิน:	ที/ที

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

ประเภทเอ็กซ์เรย์:

ปิด, ไมโครโฟกัส

แรงดันไฟสูงสุดของท่อ:

พื้นที่ที่มีประสิทธิภาพ:

130มม.*130มม

ขนาดพิกเซล:

ปณิธาน:

1536*1536

กระแสไฟสูงสุดของหลอด:

200ไมโครเอ

รายละเอียดการบรรจุ:

กล่องไม้

เน้น:

เครื่อง HD FPD XRay ขนาด 5 นิ้ว

เครื่องตรวจสอบชิ้นส่วนอิเล็กทรอนิกส์ XRay

เครื่อง PCB XRay พร้อมการรับประกัน

คำอธิบายผลิตภัณฑ์

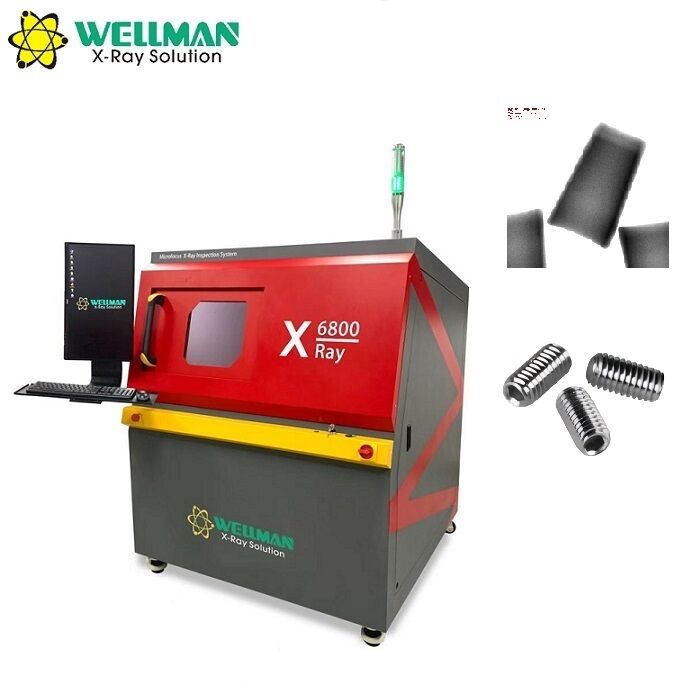

เครื่องตรวจเชิง X-ray มิกรอฟอกัส X6800 ของเวลแมน

ระบบตรวจสอบอัตโนมัติความแม่นยํา สําหรับส่วนประกอบ BGA และ PCB พร้อมความสามารถในการถ่ายภาพที่ทันสมัย และตัวตรวจจับแผ่นดิจิตอลขนาด 5 นิ้ว

ข้อดีสําคัญ

หลอด X-ray แบบปิด มีอายุการใช้งาน 10,000+ ชั่วโมง และใช้งานโดยไม่ต้องบํารุงรักษา
เครื่องตรวจจับแผ่นดิจิทัลขนาด 5 นิ้ว (FPD) รุ่นใหม่
60° FPD ที่เลี้ยว สามารถรักษาความใหญ่ระหว่างการตรวจสอบ
หน้าต่างการนําทางอัตโนมัติสําหรับการตั้งตําแหน่งโต๊ะโดยตรง
โต๊ะทํางาน 530 × 530 มิลลิเมตร ที่รองรับความจุภาระ 10 กิโลกรัม
ระบบเชื่อมต่อ 5 แกนที่มีการควบคุมความเร็วแปร
กระบวนการตรวจสอบที่สามารถเขียนโปรแกรมได้ สําหรับการทดสอบชุดอัตโนมัติ
การใช้งานง่าย ๆ กับการฝึกอบรมครบวงจร 2 ชั่วโมง

รายละเอียดของฮาร์ดแวร์

แหล่ง X-ray

ประเภท	ปิด มิโครโฟกัส
ความดันท่อสูงสุด	90kV
กระแสท่อสูงสุด	200μA
ขนาดจุดเฉพาะ	5μm
หน้าที่	อัตโนมัติทําความร้อนก่อน

เครื่องตรวจจับแผ่นเรียบ

พื้นที่ใช้ได้	130mm × 130mm
ขนาดพิกเซล	85μm
การแก้ไข	1536 × 1536
อัตราเฟรม	20fps
มุมเลื่อน	60°

รายละเอียดตาราง

ขนาด	530mm × 530mm
พื้นที่ตรวจสอบ	500 มม × 500 มม
ความจุสูงสุด	10 กก.

รายละเอียดของอุปกรณ์

การขยายขนาด	กณิตศาสตร์ 200X -- ระบบ 1500X
ความเร็วในการตรวจสอบ	สูงสุด 3.0s/จุด
ขนาด	ขนาดของกระดูกในกระดูก
น้ําหนัก	1200 กก
พลังงาน	AC110-220V 50/60HZ
พลังงานสูงสุด	1500W
PC อุตสาหกรรม	CPU I5 แรม 8G SSD 500GB
เครื่องแสดง	24 นิ้ว HDMI LCD

ลักษณะความปลอดภัย

ระบบล็อคหน้าต่างและประตูหลัง
ป้องกันท่อป้องกันการออกจากโปรแกรมโดยไม่ปิด X-ray
การล็อคสวิทช์ความปลอดภัยไฟฟ้าแม่เหล็กเมื่อรังสีเอ็กซ์ทํางาน
การรั่วไหลของรังสี: ไม่มีการรั่วไหล (≤1μSv/h, มาตรฐานสากล)
ปุ่มหยุดฉุกเฉิน ใกล้ตําแหน่งทํางาน
หน้าต่างการชมจากกระจก鉛โปร่ง เพื่อการดูภายในที่ปลอดภัย

ความสามารถของซอฟต์แวร์

ฟังก์ชันหลัก

ผลการตรวจแสดงด้วยอัตราการว่าง, ระยะทางและพื้นที่
การแสดงพิกัดในเวลาจริงสําหรับแกนเคลื่อนที่
หน้าต่างการนําทางสําหรับตําแหน่งโต๊ะทํางานที่แม่นยํา
ปรับความสว่างภาพ, ความแตกต่าง, และการเพิ่ม
ความเร็วการเคลื่อนไหวแกนที่ปรับได้ (ช้า / ปกติ / รวดเร็ว)
รายการผลิตภัณฑ์สําหรับการบันทึกและเรียกคืนพารามิเตอร์การตรวจสอบ
การทํางานของท่อ X-ray ที่ควบคุมผ่านหนู/คีย์บอร์ดด้วยการแสดงแรงดันและกระแสในเวลาจริง
แผ่นสถานะที่แสดงสถานะการสอดคล้อง, การทําความร้อนก่อน, และ X-ray

การวัดอัตราความว่าง
