SMT PCB X Ray Inspectie Machine 90kV Gesloten buis Onderhoudsvrij

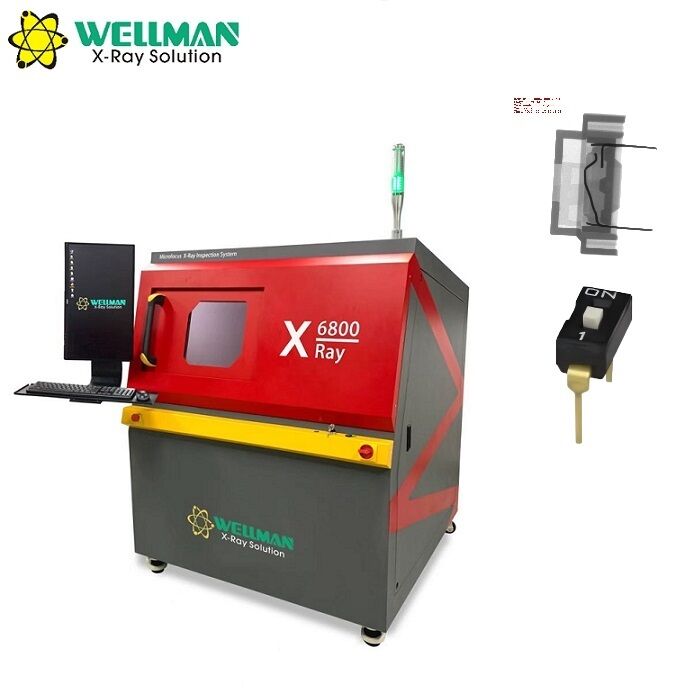

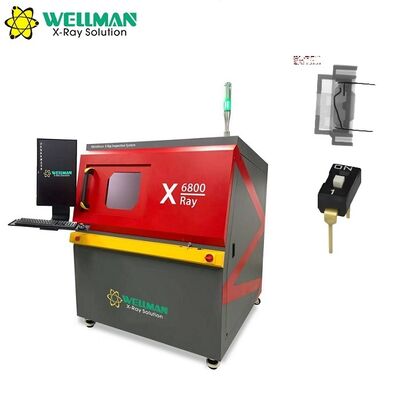

Microfocus röntgeninspectiesysteem X6800

• Gesloten röntgenbuis: levensduur van meer dan 10.000 uur en onderhoudsvrije werking
• Volgende generatie 5" HD digitale flatpaneldetector (FPD)
• 60° kantelbare FPD - vergroting blijft compromisloos
• Automatisch navigatievenster: Tabel navigeert rechtstreeks naar aangeklikte posities
• Tafel van 530 * 530 mm met een draagvermogen van 10 kg
• 5-assig koppelingssysteem met flexibele snelheidsaanpassing
• Programmeerbare inspectieprotocollen maken geautomatiseerde batchinspectie mogelijk
• Intuïtieve bediening voor snelle identificatie van defecten - slechts 2 uur training vereist

• Stralingslekkage: geen lekkage (≤1μSv/h, internationale standaard)
• Noodstopknop nabij bedieningspositie
• Transparant loden glazen observatievenster voor veilig intern zicht
• Veiligheidssysteem voor ramen en achterdeuren
• Buisbescherming voorkomt dat de software wordt verlaten zonder de röntgenfoto af te sluiten
• Elektromagnetische veiligheidsschakelaar vergrendelt wanneer röntgenstraling actief is

• Bediening van de röntgenbuis bestuurd via muis/toetsenbord met realtime weergave van spanning en stroom
• Statusbalk die de interlock-voorverwarming en röntgenstatus aangeeft
• Realtime weergave van coördinaten van de bewegingsas
• Presentatie van inspectieresultaten (afstandsgebied voor holtes enz.)
• Instelbare asbewegingssnelheden (langzaam/normaal/snel)
• Productlijst voor het opslaan en oproepen van inspectieparameters
• Navigatievenster voor nauwkeurige tafelpositionering
• Instelbare beeldhelderheid, contrast en versterking

• Handmatige optelling van lege ruimtes via polygoon/tekening uit de vrije hand
• Instelbare grijswaardendrempel, pixel-, contrast- en groottefiltering
• Parameterbesparing voor consistente productinspectie
• Automatische berekening van soldeerbalholten met NG/OK-indicatie

• Afstandsmeting tussen punten
• Radiusmeetmogelijkheid voor ronde componenten
• Omtrekmeetfunctie voor vierkante componenten
• Berekening van de afstandssnelheid voor solderen door gaten
• Hoekmeting tussen punten

• Automatische functieherkenning voor onderscheidende inspectiepunten
• Handmatige instelling van inspectiepunten
• Array-inspectie voor reguliere patronen
