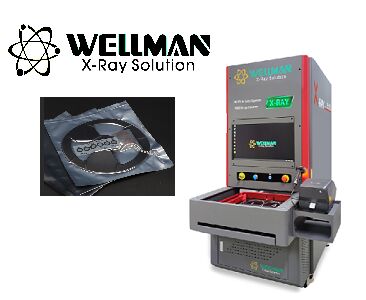

80 kV gesloten röntgenbuis voor langere levensduur, onderhoudsvrije werking met 17" superdefinition FPD
Ultrasnel tellen: vier 7"-haspels of één 15" (380 mm)-haspel verwerkt in minder dan 10 seconden
Ondersteunt een maximale haspel of lade van 430 mm (17 inch) met een vochtbarrièrezak
Scant automatisch codes en telt tegelijkertijd, en drukt de bijbehorende labels af wanneer de rollen worden verwijderd
Permanent bijgewerkt AI deep learning-algoritme met gratis updates, compatibel met MES, ERP, WMS en andere managementsystemen

Apparatuurspecificaties

Röntgenbron

Type	Geïntegreerd, microfocus
Maximale buisspanning	80 kV
Maximale buisstroom	700μA
Brandpuntsgrootte	30μm

Flatpanel-detector

Type	Superdefinitie digitale FPD
Effectief gebied	430 mm × 430 mm
Pixelgrootte	139μm
Oplossing	3072 × 3072

Rollen/laden tellen

Maximale grootte	17" (430 mm)
Maximale dikte	88 mm
Minimale onderdelengrootte	01005
Snelheid	7-10 seconden
Nauwkeurigheid	01005 ≥ 99,98%, 0201 en hoger ≥ 99,99%

Apparatuur

Afmetingen	1000 mm (L) × 1300 mm (B) × 1820 mm (H)
Gewicht	580 kg
Voeding	AC110-220V 50/60 Hz
Maximaal vermogen	800W
Industriële pc	I7 CPU, 16G RAM, 256G SSD+4T HDD
Weergave	24" HDMI-LCD

Extra functies

Automatisch code scannen	Barcode en QR-code
Etiketten afdrukken	Drukt het bijbehorende label af wanneer de gebruiker een haspel eruit haalt
Telrecord	Opvragen op tijdsbereik, werkordernummer
Beheersysteemverbinding	MES, ERP, WMS enz.
Moduswisseling	Het is niet nodig om de modus voor één of meerdere rollen te wisselen
Werkordernr.	Ondersteuning voor het registreren van werkordernummers

Veiligheidsvoorzieningen

Stralingslekkage	Geen lekkage, internationale norm: ≤1μSv/h
Veiligheidsvergrendeling achterdeur	De röntgenbuis wordt onmiddellijk uitgeschakeld wanneer de achterdeur opengaat
Anti-knijp	Een veiligheidslichtgordijn bedekt de lade en stopt onmiddellijk wanneer deze wordt geblokkeerd
Noodstop	Noodstopknop voor bedieningspositie aan de voorzijde

Werkingsprincipe

Snelheid en nauwkeurigheid Prestaties

Spoelgrootte	Onderdelengrootte	Hoeveelheid	Nauwkeurigheid	Snelheid
7" (180 mm)	01005	40000	99,98%	9-10s
7" (180 mm)	0201	20000	99,99%	8-9s
7" (180 mm)	0402	10000	99,99%	7-8s
7" (180 mm)	0603	5000	99,99%	7-8s
10" (254 mm)	1206	5000	99,99%	7-8s
15" (380 mm)	1206	10000	99,99%	7-8s

Deep Learning-algoritme voor kunstmatige intelligentie

Onze telsoftware maakt gebruik van een krachtig AI deep learning-algoritme dat automatisch componenten identificeert en de juiste algoritmen toepast zonder handmatige bindingsvereisten.

Het algoritme leert en analyseert belangrijke componentgegevens, waaronder:

Beeldverhouding
Hoekhoeken van componenten
Binnenstebuiten helling tussen componenten
Binnenstebuiten vervorming van componentafbeeldingen

Clouddatabase-integratie

Alle Wellman-röntgentellers zijn compatibel met ons clouddatabasesysteem voor naadloos gegevensbeheer en algoritme-updates.

Machinegegevens en afbeeldingen worden automatisch naar de cloud geüpload
Apparaten halen automatisch de nieuwste database-updates op
Ingenieurs verfijnen algoritmen op basis van verzamelde gegevens van alle machines
Regelmatige updates worden naar de database gepusht voor gebruik door de klant
