Precieze röntgenmeting voor industriële onderdelen IL-1000

Merknaam:	WELLMAN
Modelnummer:	IL-1000
Moq:	1
Betalingsvoorwaarden:	T/T
Leveringsvermogen:	Wereldwijd aanbod

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO9001,FDA

Afmetingen:

2700 mm (L) * 1400 mm (B) * 1900 mm (H)

gewicht:

3000KG

Voeding:

AC110-220V 50/60Hz

Maximaal vermogen:

4800W

industriële pc:

I7 CPU, 16G RAM, 256G SSD+4T HDD

Verpakking Details:

houten kist

Levering vermogen:

Wereldwijd aanbod

Markeren:

industriële röntgenmeter

precisie-röntgenonderdelen teller

IL-1000 röntgentelingssysteem

Productbeschrijving

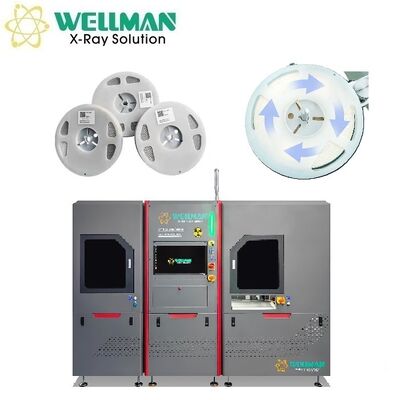

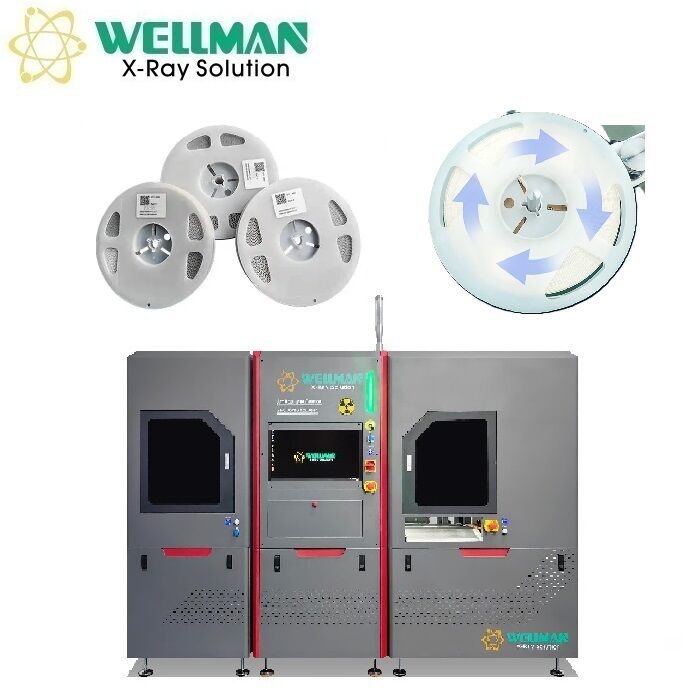

Precisie Röntgenstraaltelling voor Industriële Onderdelen – IL-1000

De IL-1000 is een volledig automatische in-line röntgenonderdelenteller, ontworpen voor het tellen van industriële componenten met een hoog volume, met uitzonderlijke nauwkeurigheid en snelheid.

Werkingsprincipe

Technische Specificaties

Röntgenbron

Type Microfocus

Maximale Buisspanning 80kV

Maximale Buisstroom 700µA

Brandpuntsafstand 30µm

Flat Panel Detector

Type Super definitie digitale FPD

Effectief Gebied 430mm × 430mm

Pixelgrootte 139µm

Resolutie 3072 × 3072

Telcapaciteiten

Maximale Grootte (Auto) 15" (380mm)

Maximale Grootte (Handmatig) 17" (430mm)

Maximale Dikte (Auto) 50mm

Maximale Dikte (Handmatig) 80mm

Minimale Onderdelengrootte 01005

Snelheid 12-15s

Nauwkeurigheid (01005) ≥99.98%

Nauwkeurigheid (0201 & hoger) ≥99.99%

Apparatuurspecificaties

Afmetingen 2700mm (L) × 1400mm (B) × 1900mm (H)

Gewicht 3000kg

Voeding AC110-220V 50/60HZ

Maximaal Vermogen 4800W

Industriële PC I7 CPU, 16G RAM, 256G SSD+4T HDD

Display 24" HDMI LCD

Workflow Automatisering

Laden Automatische manipulatorlading voor 7-15 inch spoelen

Maximale Laadhoeveelheid 200 spoelen (7" met 8mm dikte)

Barcode Scannen Ondersteunt barcode en QR-code scannen

Spoeloverdracht Automatisch bandoverdrachtsysteem

Labelen Automatisch labels printen en plakken met data-upload

Lossen Automatische manipulatorlossing naar spoelwagen

Veiligheidsvoorzieningen

Stralingslekkage Geen lekkage, voldoet aan internationale norm: ≤1µSv/h

Veiligheidsschakelaar Achterdeur Automatische uitschakeling van de röntgenbuis bij openen van de deur

Noodstop Nooduitschakeling bij voorste bedieningspositie

Prestatiecijfers

Spoelmaat	Onderdelengrootte	Hoeveelheid	Nauwkeurigheid	Snelheid
7" (180mm)	01005	40000	99.98%	14-15s
7" (180mm)	0201	10000	99.99%	13-15s
7" (180mm)	0402	10000	99.99%	13-15s
7" (180mm)	0603	5000	99.99%	12-15s
10" (254mm)	1206	5000	99.99%	12-15s
15" (380mm)	1206	10000	99.99%	12-15s

Belangrijkste Voordelen

80kV röntgenbuis met verlengde levensduur en onderhoudsvrije werking
Super definitie 17" digitale flat panel detector (FPD)
Ultrasnelle telling met een topsnelheid van slechts 12 seconden per spoel
Ondersteunt maximale 17" (430mm) spoelen of trays met vochtwerende zakken
Permanent bijgewerkt AI deep learning algoritme met gratis updates
Integratie met MES, ERP, WMS en andere beheersystemen
Ondersteuning voor handmatige modus voor speciale gevallen en oversized spoelen
AGV-dockingmogelijkheid voor volledig geautomatiseerde onbemande werking
Functie werkordernummer met tellingrecordquery en statistieken

Artificiële Intelligentie Deep Learning Algoritme

Onze telsoftware maakt gebruik van een krachtig artificiële intelligentie deep learning algoritme dat componenten automatisch identificeert en geschikte algoritmen toepast zonder handmatige koppeling. Het AI-systeem leert van getelde componentgegevens, waaronder:

Aspect ratio analyse
Hoekmetingen
Hellingsanalyse tussen componenten van binnen naar buiten
Componentbeeldvervormingsanalyse

Naarmate het aantal teloperaties toeneemt, wordt het algoritme steeds nauwkeuriger. Het systeem kan gemakkelijk vergelijkbare componenten of grotere trays met verbeterde precisie in de loop van de tijd verwerken.

Cloud Database Integratie

Elke Wellman röntgensteller maakt verbinding met onze cloud database, waarbij automatisch machinegegevens en afbeeldingen worden geüpload en de nieuwste database-updates worden gedownload. Onze ingenieurs optimaliseren voortdurend algoritmen op basis van verzamelde gegevens en werken de systemen van klanten regelmatig bij.

Na verloop van tijd nadert de telnauwkeurigheid 100% met een uitgebreidere dekking van componenttypen. Bij het tegenkomen van nieuwe componenten kan het systeem direct toegang krijgen tot opgeslagen databasegegevens, wat resulteert in hogere efficiëntie, nauwkeurigheid en dekking voor gebruikers.
