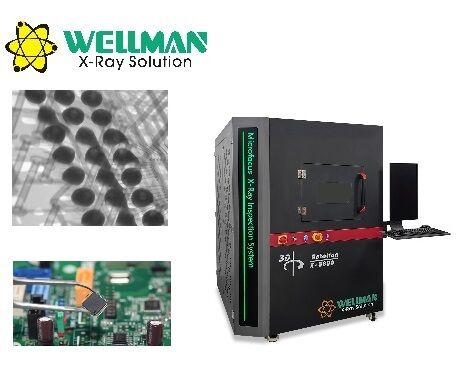

Japon Hamamatsu tube à rayons X fermé (10.000 heures et plus sans entretien) + 5° HD FPD (inclinaison de ±45°/360° de rotation)
Fenêtre de navigation automatique + connexion à 5 axes réglable en vitesse pour inspection automatique des lots
Table de travail de 400*400 mm avec une capacité de charge de 10 kg
Formation rapide de 2 heures, fonctionnement facile et détection rapide des défauts
≤1μSv/h de fuite de rayonnement + plusieurs interblocs de sécurité (conformément aux normes internationales)

Spécifications du matériel

Source de rayons X

Détecteur de panneau plat

Spécifications du tableau

Spécifications de l'équipement

Magnification géométrique	2500X
Vitesse de vérification	Maximum de 3,0 s/point
Les dimensions	Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées.
Le poids	1 800 kg
Énergie	Le système de freinage doit être équipé d'un dispositif de freinage.
Puissance maximale	1800 W
PC industriels	I7 CPU, 16G RAM, SSD de 240 Go + disque dur de 1 To
Affichage	Disque LCD HDMI de 24 pouces

Caractéristiques de sécurité

Fuite de rayonnement	Aucune fuite, norme internationale: ≤ 1 μSv/h
Fenêtre d'observation en verre au plomb	Écrans de fenêtres en verre au plomb transparent rayonnement pour observer l'état interne
Fermeture de sécurité de fenêtre et de porte arrière	Les tubes à rayons X s'éteignent immédiatement lorsque la fenêtre ou la porte est ouverte.
Commutateur de sécurité électromagnétique	Fermetures lorsque la radiographie est allumée, empêchant l'accès à la fenêtre
Arrêt d'urgence	Situé à côté de la position de fonctionnement pour une coupure immédiate de l'alimentation
Protection des tubes	Le logiciel empêche de sortir sans fermer le tube à rayons X.

Capacités logicielles

Fonctions de base

Méthode de fonctionnement	Le clavier et la souris effectuent toutes les opérations
Contrôle des tubes à rayons X	Activation par clic de souris avec affichage et réglage en temps réel de la tension/du courant
Barre d'état	Affiche l'état du blocage, de la préchauffage et des rayons X avec des indicateurs rouge/vert
Ajustement des effets d'image	Lumière, contraste et gain réglables pour des résultats optimaux
Liste des produits	Paramètres d'inspection de sauvegarde et de rappel pour l'efficacité
Fenêtre de navigation	Position de table par clic avec guidage de la caméra
État de l'axe de mouvement	Affichage des coordonnées en temps réel
Résultats des inspections	Affichage des résultats de mesure, y compris le taux de vide, la distance, la surface avec les indicateurs NG/OK
Contrôle de vitesse	Vitesse de déplacement réglable pour chaque axe (lente, normale, rapide)

Mesure du taux de vide

Calcul automatique	Détection des bords de billes de soudure à base de rectangle avec mesure des vides
Ajustement des paramètres	Ajustez les paramètres de filtrage de seuil, de pixel, de contraste et de taille des niveaux de gris
Ajout manuel du vide	Dessiner des polygones ou des figures libres à calculer comme vides
Épargne par paramètre	Enregistrement et rappel des paramètres de mesure pour une inspection cohérente du produit

Fonctions de mesure supplémentaires

Distance	Mesurer la distance verticale du point à la ligne de référence
Taux de distance	Calcul du ratio en pourcentage pour la mesure de la vitesse de soudure par trou
Angle	Angle de mesure entre les rayons
Radius	Détermination du cercle en trois points pour la mesure des composants ronds
Perimètre	Mesure des composantes carrées de longueur, largeur et surface

Mode d'inspection automatique

Réglage manuel	Mettre en place des points d'inspection personnalisés avec inspection automatique et enregistrement d'image
Array	Inspection automatique des motifs de grille réguliers avec spécification de ligne/colonne
Identification automatique	Identification et mesure automatiques de la position basées sur les caractéristiques

Principe de fonctionnement
