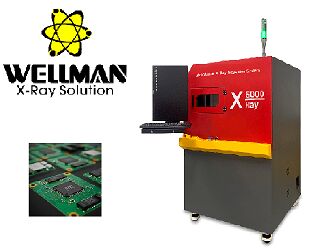

| Markenname: | WELLMAN |
| Modellnummer: | Röntgen X-6000 |
| MOQ: | 1 |
| Zahlungsbedingungen: | T/T |
| Typ | Geschlossen, Mikrofokuss |
|---|---|
| Maximale Rohrspannung | 90 kV |
| Maximaler Rohrstrom | 200 μA |
| Größe des Brennpunktes | 5 μm |
| Funktion | Automatisches Vorwärmen |
| Wirkungsbereich | 130 mm*130 mm |
|---|---|
| Pixelgröße | 85 μm |
| Entschließung | 1536*1536 |
| Bildrate | 20 Bilder pro Sekunde |
| Größe | 420 mm*420 mm |
|---|---|
| Nachweisbare Fläche | 400 mm*400 mm |
| Maximale Belastung | 15 kg |
| Vergrößerung | Geometrie 150X. |
|---|---|
| Inspektionsgeschwindigkeit | Maximal 3,0 s/Punkt |
| Abmessungen | Der Wert der Verbrennungsmenge ist zu messen. |
| Gewicht | 1000 kg |
| Stromversorgung | AC110-220V 50/60 Hz |
| Maximalleistung | 1300 W |
| PC für die Industrie | Intel I5 CPU, 8 GB RAM, 240 GB SSD |
| Bildschirm | 24" HDMI-LCD |
| Strahlungsleckage | Keine Leckage, internationale Norm: ≤ 1 μSv/h |
|---|---|
| Beobachtungsfenster aus Bleiglas | Durchsichtige Bleiglasfensterschilde Strahlung zur Beobachtung des inneren Zustands |
| Fenster- und Hintertürsicherheitsverriegelung | Die Röntgenröhre schaltet sofort ab, wenn das Fenster oder die Hintertür geöffnet wird. |
| Elektromagnetischer Sicherheitsschalter | Schlösser, wenn die Röntgenaufnahme eingeschaltet ist, so dass das Fenster nicht geöffnet wird |
| Notfallstopp | Neben der Betriebsposition für den sofortigen Stromausfall |
| Schutz der Rohre | Verhindert den Ausgang der Software ohne ordnungsgemäße Schließung der Röntgenröhre |
| Funktionsmodul | Betrieb |
|---|---|

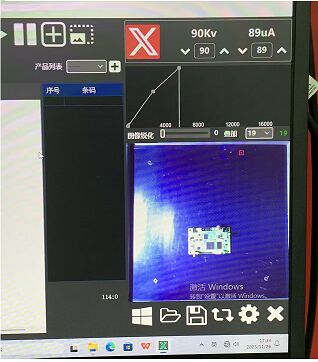

| Röntgengeräte | Aktivierung mit Mausklick mit Echtzeit-Anzeige und Einstellung von Spannung/Strom |
| Statusleiste | Sichtbares Anzeigen von Verriegelung, Vorwärme und Röntgenstatus |
| Anpassung der Bildwirkung | Einstellbare Helligkeit, Kontrast und Verstärkung für eine optimale Bildgebung |
| Liste der Produkte | Speicherung und Rückruf von Inspektionsparametern für die Effizienz |
| Navigationsfenster | Tischpositionierung durch Klicken mit Kameraführung |
| Status der Bewegungsachse | Echtzeit-Koordinatenanzeige |
| Inspektionsergebnis | Organisierte Anzeige der Messdaten mit Pass/Fail-Indikatoren |
| Geschwindigkeitsregelung | Einstellbare Bewegungsgeschwindigkeit für jede Achse (langsam, normal, schnell) |

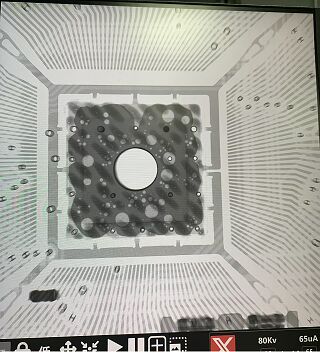

| Automatische Berechnung | Rechteck-basierte Lötkugel-Analyse mit Leerstofferkennung und NG/OK-Status |
|---|---|
| Anpassung der Parameter | Anpassbares Filtern von Graustufen, Pixel, Kontrast und Größe |
| Lücken manuell hinzufügen | Polygon- oder frei-form-leere Addition zur umfassenden Analyse |
| Parameter speichern | Speichern und wiederverwenden von Messinstellungen für konsistente Ergebnisse |
| Entfernung | Messung der vertikalen Entfernung vom Punkt zur Ausgangslinie |
|---|---|
| Abstandsquote | Berechnung des Prozentsatzes für die Durchlöse-Lötrate |
| Winkel | Winkelmessung zwischen definierten Strahlen |
| Radius | Kreismessung für runde Bauteile mit Umfang und Fläche |
| Umfang | Quadratische Komponentenmessung mit Länge, Breite und Fläche |
| Manuelle Einstellung | Individuelle Positionierung der Kontrollpunkte mit automatischer Bildfassung |
|---|---|
| Array | Netzbasierte automatische Inspektion mit Zeilen-Spalten-Konfiguration |
| Automatische Identifizierung | Merkmalbasierte Positionserkennung mit automatisierter Messung |
