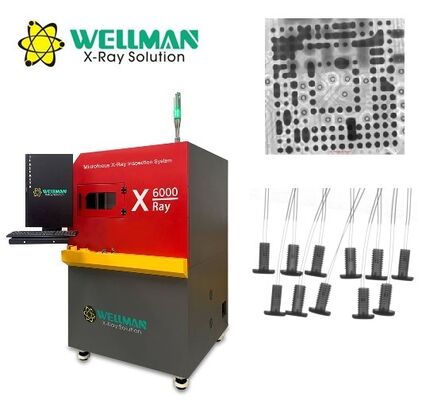

Fortgeschrittene Offline-Inspektionsgeräte mit 3-Achsenverbindung, die für eine präzise Röntgeninspektion mit automatisierter Navigation und umfassenden Messfunktionen ausgelegt sind.

Wichtige Vorteile

Röntgenröhre geschlossenen Typs mit einer Lebensdauer von mehr als 10.000 Stunden, wartungsfrei
5" HD-Digital-Flachbild-Detektor (FPD) der neuen Generation
Automatisches Navigationsfenster - Tabelle bewegt sich zu Ihrem Klickort
420×420 mm Tisch mit 15 kg Tragfähigkeit
Geschwindigkeitsverstellbares 3-Achsen-Verbindungssystem
Bearbeitungsfähige Prüfverfahren für die automatisierte Schüttkontrolle
Optional 360° drehbares Gerät für mehrwinkelhafte Inspektion
Einfache Bedienung mit schneller Fehlererkennung - nur 2 Stunden Ausbildung erforderlich

Hardware-Spezifikationen

Röntgenquelle
Typ	Geschlossen, Mikrofokuss
Maximale Rohrspannung	90 kV
Maximaler Rohrstrom	200 μA
Größe des Brennpunktes	5 μm
Funktion	Automatisches Vorwärmen
Flächenbildschirmdetektor
Wirkungsbereich	130 mm × 130 mm
Pixelgröße	85 μm
Entschließung	1536 × 1536
Bildrate	20 Bilder pro Sekunde
Tabelle
Größe	420 mm × 420 mm
Nachweisbare Fläche	400 mm × 400 mm
Maximale Belastung	15 kg
Ausrüstung
Vergrößerung	Geometrie 150X	System 1500X
Inspektionsgeschwindigkeit	Maximal 3,0 s/Punkt
Abmessungen	Bei der Prüfung der Einhaltung der Vorschriften in Absatz 1 Buchstabe b ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind.
Gewicht	1000 kg
Stromversorgung	AC110-220V 50/60 Hz
Maximalleistung	1300 W
PC für die Industrie	Intel I5 CPU, 8 GB RAM, 240 GB SSD
Bildschirm	24" HDMI-LCD

Sicherheitsmerkmale

Strahlungsleckage	Keine Leckage, internationale Norm: ≤ 1 μSv/h
Beobachtungsfenster aus Bleiglas	Durchsichtige Bleiglasfensterschilde Strahlung zur Beobachtung des inneren Zustands
Fenster- und Hintertürsicherheitsverriegelung	Die Röntgenröhre schaltet sich sofort ab, wenn sich das Fenster oder die Hintertür öffnet.
Elektromagnetischer Sicherheitsschalter	Schlösser, wenn die Röntgenaufnahme eingeschaltet ist, die das Öffnen des Beobachtungsfensters verhindern
Notfallstopp	Neben der Betriebsposition für den sofortigen Stromausfall
Schutz der Rohre	Die Software verhindert das Verlassen der Röntgentube ohne Schließung.

Arbeitsprinzip

Funktionen der Software

Funktionsmodul	Betrieb
Röntgengeräte	Mit Mausklick auf die X-Taste schalten Sie die Röntgenstrahlung ein/aus.
Statusleiste	Anzeigt den Verriegelungsstatus, den Vorwärmstatus und den Röntgenstatus mit wechselndem rot/grünem Blinken
Anpassung der Bildwirkung	Einstellbare Helligkeit, Kontrast und Verstärkung für eine optimale Bildqualität
Liste der Produkte	Speichern von Inspektionsparametern für einen effizienten Rückruf während der Inspektion desselben Produkts
Navigationsfenster	Klicken Sie überall auf dem Tabellenfoto, um die Tabelle in die gewählte Position zu verschieben
Status der Bewegungsachse	Echtzeit-Koordinatenanzeige
Inspektionsergebnis	Geordnete Anzeige der Messergebnisse (Leerstand, Entfernung, Fläche usw.)
Geschwindigkeitsregelung	Einstellbare Bewegungsgeschwindigkeit für jede Achse (langsam, normal, schnell)

Messung der Leerstandsquote

Automatische Berechnung:Klicken Sie auf zwei Punkte, um Rechteck für automatische Lötkugel Randerkennung und Hohlräume Messung zu definieren
Anpassung der Parameter:Einstellung der Graustufenschwelle, Pixel, Kontrast, Größenfilterung für genaue Ergebnisse
Fügen Sie Leere manuell hinzu:Zeichnen Sie Polygone oder freie Zahlen, die bei der Berechnung der Rate als Leerstellen berücksichtigt werden
Speichern von Parametern:Speichermessparameter für eine effiziente Inspektion des gleichen Produkts

Andere Messfunktionen

Funktion	Beschreibung
Entfernung	Messen Sie die vertikale Entfernung vom Punkt C bis zur Ausgangslinie AB
Abstandsquote	Messen Sie die Schweißgeschwindigkeit des Durchlöchers anhand der Prozentsatzberechnung
Winkel	Messwinkel zwischen BA- und BC-Strahlen
Radius	Messen Sie runde Komponenten mit Hilfe der Dreipunktkreisbestimmung
Umfang	Messen Sie Quadratkomponenten mit Hilfe der Zwei-Punkte-Quadratbestimmung

Automatische Inspektion

Manuelle Einstellung:Stellen Sie alle Tischpositionen als Inspektionspunkte mit automatischer Inspektion und Bildspeicherung ein
Array:Automatische Kontrolle von regelmäßigen Punkten unter Verwendung einer Zeilen-Spalten-Konfiguration
Automatische Identifizierung:Die Software identifiziert automatisch Positionen mit offensichtlichen Messmerkmalen
