Röntgenröhre geschlossenen Typs mit einer Lebensdauer von mehr als 10.000 Stunden, wartungsfrei

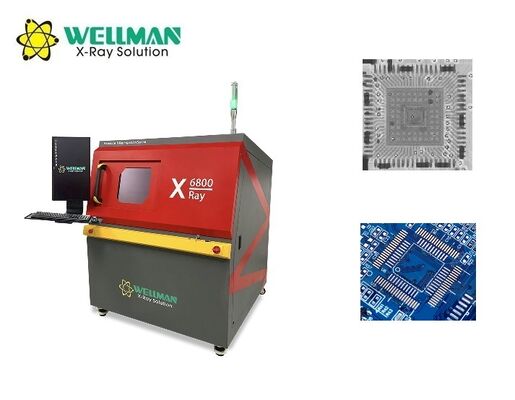

5" HD-Digital-Flachbild-Detektor (FPD) der neuen Generation
FPD neigt sich bis zu 60° ohne Vergrößerung zu beeinträchtigen
Automatisches Navigationsfenster - Tabelle bewegt sich zur geklickten Position
530 × 530 mm Tisch mit 10 kg Tragfähigkeit
Geschwindigkeitsverstellbares 5-Achsen-Verbindungssystem
Programmierbare Kontrollverfahren für die automatisierte Chargenkontrolle
Einfache Bedienung mit schneller Fehlererkennung - nur 2 Stunden Ausbildung erforderlich

Arbeitsprinzip

Hardware-Spezifikationen

Röntgenquelle
Typ	Geschlossen, Mikrofokuss
Maximale Rohrspannung	90 kV (110 kV, 130 kV optional)
Maximaler Rohrstrom	200 μA
Größe des Brennpunktes	5 μm (4 μm, 2 μm optional)
Funktion	Automatisches Vorwärmen

Flächenbildschirmdetektor
Wirkungsbereich	130 mm × 130 mm
Pixelgröße	85 μm
Entschließung	1536 × 1536
Bildrate	20 Bilder pro Sekunde
Neigungswinkel	60°

Tabelle
Größe	530 mm × 530 mm
Nachweisbare Fläche	500 mm × 500 mm
Maximale Belastung	10 kg

Ausrüstung
Vergrößerung	Geometrie 200X. Das System 1500X.
Inspektionsgeschwindigkeit	Maximal 3,0 s/Punkt
Abmessungen	Die in Absatz 1 Buchstabe b genannten Bedingungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Gewicht	1200 kg
Stromversorgung	AC110-220V 50/60 Hz
Maximalleistung	1500 W
PC für die Industrie	I5 CPU, 8 GB RAM, 500 GB SSD
Bildschirm	24" HDMI-LCD

Sicherheitsmerkmale

Strahlungsleckage: Keine Leckage, internationale Norm: ≤1μSv/h
Bleiglasbeobachtungsfenster: Durchsichtige Bleiglasfenster schützen vor Strahlung, um den inneren Zustand zu beobachten
Fenster- und Hintertürsicherheitsverriegelung: Die Röntgenröhre schaltet sofort ab, wenn Fenster oder Tür geöffnet wird
Elektromagnetischer Sicherheitsschalter: Schließt, wenn Röntgenlicht eingeschaltet ist, und verhindert, dass das Fenster geöffnet wird
Notstand: Neben der Betriebsposition für den sofortigen Stromausfall
Rohrschutz: Eine Software verhindert, dass das Röntgenrohr ohne Schließung ausläuft

Softwarefähigkeiten

Funktionsmodul	Beschreibung
Betrieb	Vollständige Steuerung über Tastatur und Maus
Röntgengeräte	Aktivierung mit Mausklick mit Echtzeit-Anzeige und Einstellung von Spannung/Strom
Statusleiste	Sichtbares Anzeigen von Verriegelung, Vorwärme und Röntgenstatus
Anpassung der Bildwirkung	Einstellung von Helligkeit, Kontrast und Verstärkung für eine optimale Bildgebung
Liste der Produkte	Speicherung und Rückruf von Inspektionsparametern für die Effizienz
Navigationsfenster	Tischpositionierung durch Klicken mit Kameraführung
Status der Bewegungsachse	Echtzeit-Koordinatenanzeige
Inspektionsergebnis	Organisierte Anzeige der Messergebnisse (Leerstand, Entfernung, Fläche)
Geschwindigkeitsregelung	Einstellbare Bewegungsgeschwindigkeit für jede Achse
Messung der Leerstandsquote	Automatische Berechnung der Lötkugel-Hohlräume mit NG/OK-Angabe
Anpassung der Parameter	Anpassbares Filtern von Graustufen, Pixel, Kontrast und Größe
Lücken manuell hinzufügen	Manuelle Bezeichnung der Leere über ein Polygon oder eine Freibildzeichnung
Parameter speichern	Speichern von Messinstellungen für die produktspezifische Inspektion
Abstandsmessung	Berechnung der Entfernung zwischen Punkt und Basislinie
Abstandsquote	Messung des Prozentsatzes für die Durchlöse-Lötrate
Winkelmessung	Berechnung des Winkels zwischen definierten Strahlen
Radiusmessung	Kreismessung für runde Bauteile wie Lötkugeln
Umfangsmessung	Messung der Quadratkomponente für Länge, Breite und Fläche
Automatische Inspektion	Programmierbare Kontrollstellen mit automatischer Bildfassung
Inspektion von Arrays	Maschinelle Kontrollen für regelmäßige Muster
Automatische Identifizierung	Merkmalbasierte Positionserkennung und -messung
