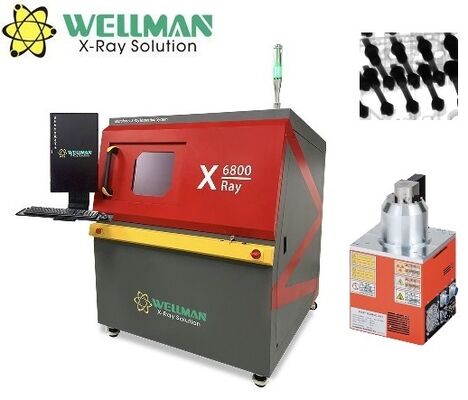

X-6800 يک سيستم بازرسي اشعه اكس با کارايي بالا است که براي بازرسي دقيق نيمه رسانا، مدارهای مجتمع، کاربردهاي پيوند،و اجزای سوراخ در محیط های تولید صنعتی.

مزیت های اصلی

لوله اشعه ایکس بسته با عمر بیش از 10،000 ساعت، کار بدون نگهداری
نسل جدید 5 اینچ HD دیجیتال فلات پانل (FPD)
FPD تا 60 درجه بدون قربانی کردن بزرگنمایی خم می شود
پنجره ناوبری خودکار - جدول به موقعیت های کلیک شده حرکت می کند
میز 530×530mm با ظرفیت بارگذاری 10KG
سیستم اتصال 5 محور قابل تنظیم سرعت
روش های بازرسی قابل برنامه ریزی برای بازرسی خودکار دسته
عملکرد بدیهی با حداقل آموزش مورد نیاز (تقریباً 2 ساعت)

اصل کار

مشخصات سخت افزاری

منبع اشعه ایکس
نوع	بسته، میکرو فوکوس
حداکثر ولتاژ لوله	90kV (110kV، 130kV اختیاری)
حداکثر جریان لوله	200μA
اندازه نقطه فوکال	5μm (4μm، 2μm اختیاری)
عملکرد	پیش گرم کردن اتوماتیک
آشکارساز صفحه صاف
منطقه موثر	130mm×130mm
اندازه پیکسل	85μm
قطعنامه	1536×1536
نرخ فریم	20FPS
زاویه شیب دار	60°
جدول
اندازه	530mm × 530mm
منطقه قابل تشخیص	۵۰۰ میلی متر × ۵۰۰ میلی متر
حداکثر بار	10 کیلوگرم
تجهیزات
بزرگنمایی	هندسه 200X. سیستم 1500X.
سرعت بازرسی	حداکثر 3.0s/نقطه
ابعاد	1360mm (L) × 1365mm (W) × 1730mm (H)
وزن	۱۲۰۰ کیلوگرم
منبع برق	AC110-220V 50/60HZ
حداکثر قدرت	1500 وات
کامپیوترهای صنعتی	I5 CPU، 8G RAM، 500GB SSD
نمایشگر	صفحه LCD 24 اینچی HDMI
ویژگی های ایمنی
نشت تشعشعات	عدم نشت، استاندارد بین المللی: ≤1μSv/h
پنجره مشاهده شیشه سرب	محافظ پنجره شیشه ای سرب شفاف برای مشاهده داخلی
قفل ایمنی پنجره و درب عقب	لوله اشعه ایکس بلافاصله هنگامی که پنجره یا درب باز می شود خاموش می شود
سوئیچ ایمنی الکترومغناطیسی	قفل زمانی که اشعه ایکس روشن است، جلوگیری از باز شدن پنجره
توقف اضطراری	محل نزدیک موقعیت عملیاتی برای قطع برق فوری
حفاظت از لوله	نرم افزار از ترک بدون بسته شدن لوله اشعه ایکس جلوگیری می کند

قابلیت های نرم افزار

توابع اصلی
عملیات	کنترل کامل از طریق صفحه کلید و ماوس
کنترل لوله اشعه ایکس	فعال سازی با کلیک ماوس با نمایش و تنظیم ولتاژ / جریان در زمان واقعی
نوار وضعیت	نشان دادن بصری از حالت تعطیلی، پیش گرمایش و اشعه ایکس
تنظیم اثر تصویر	روشنایی تنظیم پذیر، کنتراست و افزایش برای تصویربرداری بهینه
لیست محصولات	پارامترهای بازرسی ذخیره و بازگشت برای بهره وری
پنجره ناوبری	قرار دادن جدول با هدایت دوربین با کلیک برای حرکت
وضعیت محور حرکت	نمایش مختصات در زمان واقعی
نتیجه بازرسی	نمایش منظم نتایج اندازه گیری با شاخص های NG/OK
کنترل سرعت	سرعت حرکت محور قابل تنظیم (بست، عادی، سریع)
اندازه گیری نرخ خلاء
محاسبه خودکار	تجزیه و تحلیل توپ های آرد مستطیل با داده های کامل خالی
تنظیم پارامترها	محدودیت، پیکسل، کنتراست و فیلتر اندازه خاکستری قابل تنظیم
اضافه کردن خال دستي	نقشه چند گوشه ای یا آزاد برای محاسبه خالی سفارشی
پارامتر صرفه جویی	ذخیره و بازگشت پارامترهای اندازه گیری برای نتایج سازگار
عملکردهای اندازه گیری اضافی
فاصله	اندازه گیری فاصله عمودی بر اساس خط پایه
نرخ فاصله	محاسبه درصد نرخ جوش از طریق سوراخ
زاویه	اندازه گیری زاویه بر اساس اشعه بین نقاط
شعاع	اندازه گیری اجزای دایره (طول دایره، منطقه، شعاع)
محدوده	اندازه گیری اجزای مربع (طول، عرض، مساحت)
بازرسی خودکار
تنظیم دستی	موقعیت گذاری نقطه بازرسی سفارشی با تصویربرداری خودکار
آرایه	بازرسی خودکار شبکه بر اساس الگوهای منظم
شناسایی خودکار	تشخیص موقعیت و اندازه گیری مبتنی بر ویژگی
