FPD z możliwością pochylenia o 60° bez utraty powiększenia
Okno automatycznej nawigacji - tabela przesuwa się do klikniętych pozycji

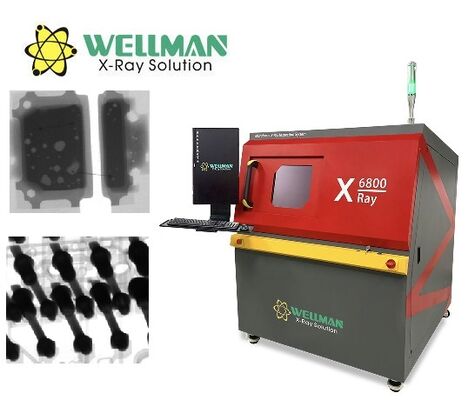

Ponadgabarytowa scena o wymiarach 530 × 530 mm i nośności 10 kg
Programowalne procedury kontrolne do automatycznej kontroli partii
Intuicyjna obsługa z szybkim wykrywaniem usterek – wymagane tylko 2 godziny szkolenia

Specyfikacje sprzętu

Źródło promieniowania rentgenowskiego

Detektor płaski

Dane techniczne stołu

Specyfikacje sprzętu

Funkcje bezpieczeństwa

Funkcja	Opis
Wyciek promieniowania	Brak wycieków, międzynarodowy standard: ≤1μSv/h
Okno obserwacyjne ze szkła ołowiowego	Przezroczyste okno ze szkła ołowiowego chroni przed promieniowaniem, umożliwiając obserwację stanu wewnętrznego
Blokada bezpieczeństwa okien i tylnych drzwi	Lampa rentgenowska wyłącza się natychmiast po otwarciu okna lub tylnych drzwi
Elektromagnetyczny wyłącznik bezpieczeństwa	Blokuje się, gdy włączone jest prześwietlenie, uniemożliwiając otwarcie okna
Zatrzymanie awaryjne	Umieszczony obok pozycji roboczej w celu natychmiastowego wyłączenia zasilania
Ochrona rur	Oprogramowanie uniemożliwia wyjście bez zamknięcia lampy RTG

Możliwości oprogramowania

Podstawowe funkcje

Moduł funkcyjny	Działanie
Kontrola lampy rentgenowskiej	Sterowanie włączaniem/wyłączaniem za pomocą kliknięcia myszą z wyświetlaniem i regulacją napięcia/prądu w czasie rzeczywistym
Pasek stanu	Wizualne wskazanie stanu blokady, stanu wstępnego nagrzania i stanu prześwietlenia
Regulacja efektu obrazu	Swobodna regulacja jasności, kontrastu i wzmocnienia w celu uzyskania optymalnej jakości obrazu
Lista produktów	Zapisuj i przywołuj parametry kontroli, aby zwiększyć wydajność
Okno nawigacji	Funkcja „kliknij, aby przenieść” zapewniająca precyzyjne pozycjonowanie stołu
Stan osi ruchu	Wyświetlanie współrzędnych w czasie rzeczywistym
Wynik kontroli	Zorganizowane wyświetlanie wyników pomiarów ze wskaźnikami Pass/Fail
Kontrola prędkości	Regulowana prędkość ruchu dla każdej osi (wolna, normalna, szybka)

Pomiar szybkości pustek

Funkcja	Opis
Automatyczne obliczenia	Automatyczne wykrywanie krawędzi kulek lutowniczych, pól lutowniczych i wewnętrznych pustych przestrzeni w oparciu o prostokąty
Regulacja parametrów	Konfigurowalny próg skali szarości, piksele, kontrast i parametry filtrowania rozmiaru
Ręczne dodawanie pustych przestrzeni	Rysunek wielokątny lub dowolny do ręcznego uwzględniania pustych przestrzeni w obliczeniach
Zapisywanie parametrów	Zapisuj i przywołuj parametry pomiarów, aby uzyskać spójne wyniki

Dodatkowe funkcje pomiarowe

Funkcjonować	Aplikacja
Dystans	Pionowy pomiar odległości od punktu do linii bazowej
Stawka odległości	Obliczenie współczynnika procentowego dla pomiaru szybkości lutowania przewlekanego
Kąt	Pomiar kąta pomiędzy określonymi promieniami
Promień	Pomiar elementów okrągłych (kulki lutownicze) z obwodem i powierzchnią
Obwód	Pomiar elementu kwadratowego z obliczeniem długości, szerokości i powierzchni

Automatyczne tryby inspekcji

Tryb	Opis
Ustawienie ręczne	Niestandardowe pozycjonowanie punktów kontrolnych z automatyczną kontrolą i zapisem obrazu
Szyk	Zautomatyzowana kontrola regularnych wzorców przy użyciu konfiguracji wierszy i kolumn
Automatyczna identyfikacja	Oparte na funkcjach automatyczne wykrywanie i pomiar pozycji
