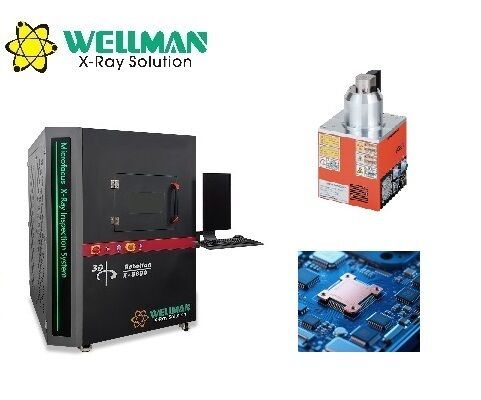

| Nazwa Marki: | WELLMAN |
| Numer modelu: | Rentgen X8800 |
| Warunki płatności: | T/T |
| Rodzaj | Otwórz, mikrofokus |
|---|---|
| Maksymalne napięcie rur | 160 kV |
| Maksymalny prąd rurki | 500 μA |
| Siła docelowa | 15 W |
| Moc rur | 65 W |
| Rozmiar punktu ogniskowego | 1 μm |
| Obszar skuteczny | 130 mm*130 mm |
|---|---|
| Wielkość pikseli | 490,5 μm |
| Rozstrzygnięcie | 1536*1536 |
| Prędkość obrazu | 20 klatek na sekundę |
| kąt nachylony | 60° |
| kąt obrotu | 360° |
| Wielkość | 400 mm*400 mm |
|---|---|
| Obszar wykrywalny | 400 mm*400 mm |
| Maksymalne obciążenie | 10 kg |
| Powiększenie geometryczne | 2500X |
|---|---|
| Prędkość kontroli | Maksymalnie 3,0 s/punkt |
| Wymiary | 1550 mm (L) * 1600 mm (W) * 1700 mm (H) |
| Waga | 1800 kg |
| Zasilanie | AC110-220V 50/60HZ |
| Maksymalna moc | 1800 W |
| PC przemysłowe | I7 CPU, 16G RAM, 240GB SSD + 1TB HDD |
| Wyświetlacz | 24" HDMI LCD |
| Wyciek promieniowania | Brak wycieku |
|---|---|
| Okno obserwacyjne ze szkła ołowiowego | Przejrzystości szkła ołowiowego osłony promieniowania do obserwacji stanu wewnętrznego |
| Bezpieczne zamknięcie okien i tylnych drzwi | Rurka rentgenowska wyłącza się natychmiast po otwarciu; zapobiega aktywacji rentgenowskiej po otwarciu |
| Przełącznik bezpieczeństwa elektromagnetycznego | Zamki, gdy działają promienie rentgenowskie, uniemożliwiające otwieranie okien |
| Zatrzymanie awaryjne | Położone w pobliżu pozycji eksploatacyjnej dla natychmiastowego wyłączenia zasilania |
| Ochrona rur | Zapobiega wyjściu oprogramowania bez zamknięcia rurki rentgenowskiej |
| Moduł funkcji | Operacja |
|---|---|
| Kontrola rur rentgenowskiej | Aktywacja kliknięciem myszy z wyświetleniem i regulacją napięcia/prądu w czasie rzeczywistym |
| Pasek stanu | Wizualne wskazanie stanu blokady, przedgrzewania i promieniowania rentgenowego |
| Dostosowanie efektu obrazu | Kontrola jasności, kontrastu i wzrostu dla optymalnego obrazowania |
| Wykaz produktów | Parametry kontroli zapisu i odwołania w celu zapewnienia skuteczności |
| Okno nawigacyjne | Pozycjonowanie stołu kliknięciem do przesuwania z sterowaniem kamerą |
| Status osi ruchu | Wyświetlanie współrzędnych w czasie rzeczywistym |
| Wynik kontroli | Zorganizowane wyświetlanie danych pomiarowych |
| Kontrola prędkości | Powoli, normalnie, szybko. |
| Cechy | Opis |
|---|---|
| Automatyczne obliczenie | Analiza kulki lutowniczej na podstawie prostokąta z automatycznym wykrywaniem pustki i wskazaniem NG/OK |
| Dostosowanie parametrów | Dostosowywalny próg skali szarości, piksele, kontrast i filtrowanie wielkości |
| Ręczne dodawanie pustki | Rysunek wielokątny lub wolnoformatyczny do niestandardowego obliczania pustki |
| Oszczędność parametrów | Parametry wykrywania przechowywania i wycofywania w celu uzyskania spójnych wyników |
| Funkcja | Zastosowanie |
|---|---|
| Odległość | Pomiar odległości pionowej od punktu do linii odniesienia |
| Wskaźnik odległości | Obliczenie prędkości lutowania przez otwór poprzez współczynnik procentny |
| Kąt | Pomiar kąta między określonymi promieniami |
| Radiusz | Pomiar okrągłego elementu (kuły lutowe) dla obwodu, powierzchni, promień |
| Obwód | Pomiar części kwadratowej dla długości, szerokości i powierzchni |
| Tryb | Opis |
|---|---|
| Ustawienie ręczne | Zastosowanie punktu kontroli z automatycznym obrazowaniem |
| Zestaw | Automatyczna kontrola sieciowa z minimalnych parametrów konfiguracji |
| Automatyczna identyfikacja | Rozpoznanie pozycji oparte na cechach z automatycznym pomiarem i obrazowaniem |
