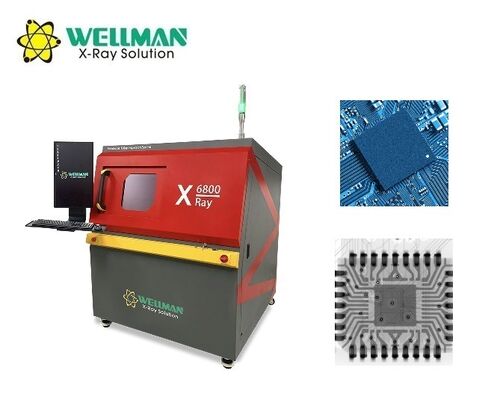

Detektor płaski

Tabela

Specyfikacje sprzętu

Funkcje bezpieczeństwa

Wyciek promieniowania	Brak wycieków
Okno obserwacyjne ze szkła ołowiowego	Przezroczyste okno ze szkła ołowiowego chroni przed promieniowaniem, umożliwiając obserwację stanu wewnętrznego
Blokada bezpieczeństwa okien i tylnych drzwi	Automatyczne wyłączenie promieni rentgenowskich po otwarciu
Elektromagnetyczny wyłącznik bezpieczeństwa	Blokuje okno obserwacyjne, gdy promieniowanie rentgenowskie jest aktywne
Zatrzymanie awaryjne	Umieszczony w pobliżu pozycji roboczej w celu natychmiastowego odcięcia zasilania
Ochrona rur	Zapobiega wyjściu oprogramowania bez prawidłowego wyłączenia lampy rentgenowskiej

Funkcja oprogramowania

Podstawowe operacje

Moduł funkcyjny	Klawiatura i mysz mogą zakończyć wszystkie operacje
Kontrola lampy rentgenowskiej	Kliknięcie myszką przycisku X może włączyć lub wyłączyć prześwietlenie. Obok zostanie wyświetlona wartość napięcia i prądu lampy w czasie rzeczywistym. Użytkownicy mogą kliknąć przycisk w górę lub w dół, przeciągnąć suwak lub wpisać, aby dostosować.
Pasek stanu	Wskazuje stan blokady, stan wstępnego nagrzania i stan prześwietlenia, migając na przemian na czerwono i zielono.
Regulacja efektu obrazu	Jasność, kontrast i wzmocnienie obrazu można dowolnie regulować, aby uzyskać zadowalający wynik.
Lista produktów	Użytkownicy mogą zapisywać parametry kontroli, takie jak położenie w osi Z, jasność, kontrast i wzmocnienie, a także mogą bezpośrednio wywoływać parametry podczas kontroli tego samego produktu, aby poprawić efektywność kontroli.
Okno nawigacji	Gdy aparat zrobi zdjęcie stołu, kliknij w dowolnym miejscu na zdjęciu, stół przesunie się w miejsce, w które klikniesz i wyświetli się na ekranie.
Stan osi ruchu	Wyświetlaj współrzędne w czasie rzeczywistym.
Wynik kontroli	Wyniki pomiarów (liczba pustych przestrzeni, odległość, powierzchnia itp., ustawione przez użytkowników) są wyświetlane w kolejności.
Kontrola prędkości	Prędkość ruchu każdej osi można ustawić na wolną, normalną i szybką.

Pomiar szybkości pustek

Automatyczne obliczenia	Kliknij dwa punkty, aby wyznaczyć prostokąt. Oprogramowanie automatycznie wyszukuje i mierzy krawędź kulki lutowniczej w prostokącie, pole i wewnętrzne puste przestrzenie, a także może uzyskać dane dotyczące liczby pustych przestrzeni, powierzchni kulki lutowniczej, obwodu, największej objętości pustej przestrzeni, długości i szerokości oraz wskazuje NG lub OK za pomocą koloru czerwonego i zielonego.
Regulacja parametrów	Użytkownicy mogą dostosować próg skali szarości, piksel, kontrast, filtrowanie rozmiaru i inne parametry, aby uzyskać dokładne wyniki automatycznych obliczeń.
Dodaj puste przestrzenie ręcznie	Użytkownicy mogą narysować wielokąt lub dowolną figurę i obliczyć ją jako pustkę w współczynniku pustki.
Zapisz parametry	Użytkownicy mogą zapisywać parametry, takie jak próg skali szarości, piksel, kontrast, filtrowanie rozmiaru i inne parametry, a także mogą bezpośrednio wywoływać parametry podczas wykrywania tego samego produktu, aby poprawić skuteczność wykrywania.

Inne funkcje pomiarowe

Dystans	Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć odległość w pionie od punktu C do linii bazowej.
Stawka odległości	Służy głównie do pomiaru szybkości lutowania otworu przelotowego. Ustaw o jeden punkt „D” więcej niż odległość. Podziel odległość pionową od punktu D do linii bazowej przez odległość pionową punktu C, aby otrzymać procentowy stosunek pionowej odległości D do C.
Kąt	Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć kąt pomiędzy promieniami BA i BC.
Promień	Stosowany jest głównie do pomiaru elementów okrągłych, takich jak kulki lutownicze. Kliknij trzy punkty, aby wyznaczyć okrąg i zmierzyć obwód, powierzchnię i promień.
Obwód	Służy głównie do pomiaru elementów kwadratowych, kliknij dwa punkty, aby określić kwadrat, zmierzyć długość, szerokość i powierzchnię.

Automatyczna inspekcja

Ustawienie ręczne	Użytkownicy mogą ustawić dowolne pozycje na stole jako punkty kontrolne, oprogramowanie automatycznie sprawdzi i zapisze obraz.
Szyk	W przypadku regularnych punktów kontroli wystarczy ustawić dwa punkty kontroli oraz liczbę wierszy i kolumn, a oprogramowanie automatycznie sprawdzi każdy punkt i zapisze zdjęcia.
Automatyczna identyfikacja	W przypadku punktów kontrolnych o oczywistych cechach oprogramowanie automatycznie identyfikuje pozycje, dokonuje pomiarów i zapisuje obraz.
