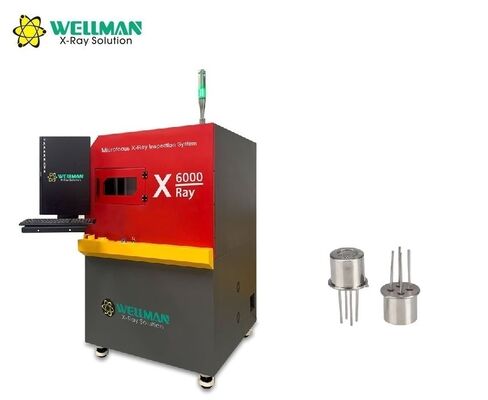

Ống tia X microfocus kín, tuổi thọ >10.000 giờ, không cần bảo trì
Máy dò màn hình phẳng kỹ thuật số độ phân giải cao 5 inch thế hệ mới (FPD)
Điều hướng bằng một cú nhấp chuột: nhấp vào màn hình để tự động di chuyển sân khấu
Bàn kiểm tra 420×420 mm, tải trọng lên tới 15 kg
Hệ thống chuyển động liên kết 3 trục có thể điều chỉnh tốc độ
Công thức kiểm tra tùy chỉnh để kiểm tra tự động hàng loạt
Thiết bị cố định xoay 360° tùy chọn để quan sát khuyết tật đa góc
Hoạt động thân thiện với người dùng; được đào tạo đầy đủ trong 2 giờ

Nguyên tắc làm việc

Thông số phần cứng

Nguồn tia X

Máy dò bảng phẳng

Thông số kỹ thuật của bảng

Thông số thiết bị

Tính năng an toàn

Rò rỉ bức xạ	Không rò rỉ, tiêu chuẩn quốc tế: 1μSv/h
Cửa sổ quan sát bằng kính chì	Cửa sổ kính chì trong suốt che chắn bức xạ để quan sát trạng thái bên trong
Khóa liên động an toàn cửa sổ và cửa sau	Ống tia X tắt ngay khi mở ra; ngăn chặn kích hoạt tia X khi mở
Công tắc an toàn điện từ	Khóa khi bật tia X, ngăn cửa sổ mở
Dừng khẩn cấp	Nằm cạnh vị trí vận hành để cắt điện ngay lập tức
Bảo vệ ống	Ngăn chặn việc thoát phần mềm khi chưa tắt ống tia X đúng cách

Khả năng phần mềm

Mô-đun chức năng	Hoạt động
Kiểm soát ống tia X	Kích hoạt bằng chuột với màn hình hiển thị điện áp/dòng điện theo thời gian thực và cài đặt có thể điều chỉnh
Thanh trạng thái	Chỉ báo trực quan về trạng thái khóa liên động, làm nóng trước và tia X
Điều chỉnh hiệu ứng hình ảnh	Điều chỉnh độ sáng, độ tương phản và mức tăng để có hình ảnh tối ưu
Danh sách sản phẩm	Lưu và gọi lại các thông số kiểm tra để nâng cao hiệu quả
Cửa sổ điều hướng	Chức năng nhấp để di chuyển với định vị được hướng dẫn bằng camera
Trạng thái trục chuyển động	Hiển thị tọa độ thời gian thực
Kết quả kiểm tra	Hiển thị có tổ chức các kết quả đo (tỷ lệ khoảng trống, khoảng cách, diện tích)
Kiểm soát tốc độ	Tốc độ di chuyển có thể điều chỉnh cho từng trục (chậm, bình thường, nhanh)

Đo tỷ lệ khoảng trống

Tính toán tự động

Phân tích bóng hàn dựa trên hình chữ nhật với khả năng phát hiện khoảng trống tự động và chỉ báo NG/OK

Chức năng đo bổ sung

Khoảng cách	Đo khoảng cách dọc từ điểm đến đường cơ sở
Tỷ lệ khoảng cách	Tính tỷ lệ phần trăm cho tốc độ hàn xuyên lỗ
Góc	Đo góc giữa các tia xác định

Chế độ kiểm tra tự động

Cài đặt thủ công

Định vị điểm kiểm tra tùy chỉnh bằng tính năng chụp ảnh tự động

Ví dụ ứng dụng
