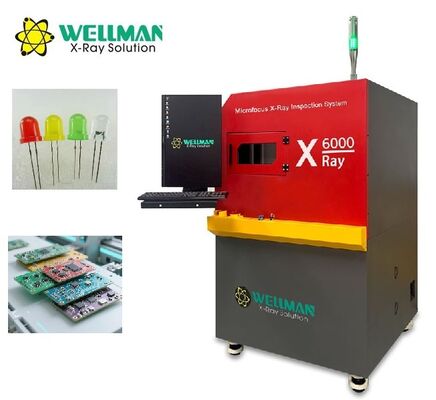

Met een ultrafijn brandpunt van 5 μm en een hoge vergroting van 1500x bereikt dit systeem een ultrahoge inspectienauwkeurigheid voor precisietoepassingen.

Belangrijkste voordelen

Gesloten röntgenbuis met lange levensduur van meer dan 10.000 uur en 5" HD FPD van de volgende generatie, voor een onderhoudsvrije werking en eersteklas beeldkwaliteit
Werktafel van 420 x 420 mm (draagvermogen van 15 kg) met automatisch navigatievenster voor positionering met één klik
In snelheid verstelbaar 3-assig koppelingssysteem + optionele 360° roterende mal voor flexibele inspectie vanuit meerdere hoeken
Programmeerbare inspectieprotocollen om efficiënte geautomatiseerde batchtests te realiseren
Intuïtieve bediening waardoor snelle defectdetectie mogelijk is, met slechts 2 uur training vereist

Hardwarespecificaties

Röntgenbron

Type	Gesloten, microfocus
Maximale buisspanning	90 kV
Maximale buisstroom	200μA
Brandpuntsgrootte	5μm

Flatpanel-detector

Effectief gebied	130 mm × 130 mm
Pixelgrootte	85μm
Oplossing	1536 × 1536
Framesnelheid	20 fps

Tabelspecificaties

Maat	420 mm × 420 mm
Detecteerbaar gebied	400 mm × 400 mm
Maximale belasting	15 kg

Apparatuurparameters

Vergroting	Geometrie 150X \| Systeem 1500X
Inspectiesnelheid	Maximaal 3,0 s/punt
Afmetingen	1100 mm (L) × 1000 mm (B) × 1600 mm (H)
Gewicht	1000 kg
Voeding	AC110-220V 50/60 Hz
Maximaal vermogen	1300W
Industriële pc	Intel I5-CPU, 8 GB RAM, 240 GB SSD
Weergave	24" HDMI-LCD

Veiligheidsvoorzieningen

Stralingslekkage	Geen lekkage, internationale norm: ≤1μSv/h
Veiligheidsvergrendeling voor raam en achterdeur	De röntgenbuis schakelt onmiddellijk uit wanneer deze wordt geopend; voorkomt röntgenactivering wanneer deze open is
Elektromagnetische veiligheidsschakelaar	Vergrendelt wanneer röntgenstraling is ingeschakeld, waardoor het openen van het raam wordt voorkomen
Noodstop	Gelegen naast de bedieningspositie voor onmiddellijke stroomuitval

Werkingsprincipe

Softwarefuncties

Kernfuncties	Beknopte bedieningsinstructies
Controle van de röntgenbuis	Aan/uit en parameteraanpassing - Klik op de knop "X" om te starten/stoppen; real-time weergave van buisspanning/stroom, instelbaar via knoppen, schuifregelaars of handmatige invoer.
Beeldoptimalisatie	Effectaanpassing - Pas de helderheid, het contrast en de versterking vrij aan voor heldere beelden.
Navigatie en bediening	Automatische navigatie + snelheidsregeling - Positionering met één klik door op het vastgelegde werktafelbeeld te klikken; 3 snelheden (langzaam/normaal/snel) voor assen.
Parameterbeheer	Opslaan en ophalen - Bewaar productspecifieke parameters (Z-aspositie, beeldinstellingen) zodat u ze snel kunt oproepen bij herhaalde inspecties.
Kernmeting	Meting van holtes - Automatische identificatie en berekening van holtes in soldeerballen/pads; ondersteuning van parameteraanpassing en handmatige leegtetekening.
Geometrische meting	Meet afstand, hoek, straal, omtrek en soldeersnelheid door gaten voor verschillende componenten.
Geautomatiseerde inspectie	Batchdetectie - Ondersteuning van handmatige/array/automatische functieherkenning voor inspectiepunten; automatisch inspecteren en afbeeldingen in batches opslaan.
