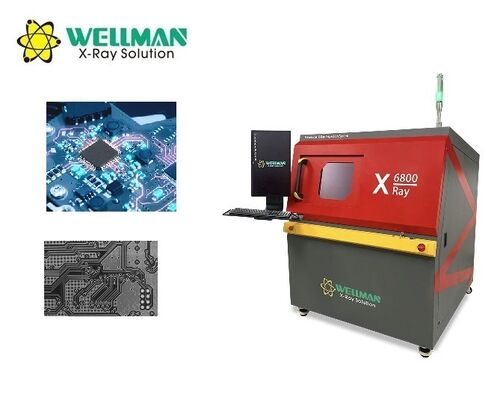

Geschwindigkeitsverstellbares 5-Achsen-Verbindungssystem
5" HD-Digital-Flachbild-Detektor der neuen Generation
530 × 530 mm Tisch mit 10 kg Tragfähigkeit
FPD neigt sich bis zu 60° ohne Vergrößerung zu beeinträchtigen
Automatisches Navigationsfenster - Tabelle bewegt sich zu den geklickten Positionen
Programmierbare Kontrollverfahren für die automatisierte Chargenkontrolle
Intuitive Bedienung mit minimalem Training
Röntgenröhre geschlossenen Typs mit einer Lebensdauer von mehr als 10.000 Stunden, wartungsfrei

Arbeitsprinzip

Hardwareparameter

Röntgenquelle

Flächenbildschirmdetektor

Tabelle

Spezifikationen der Ausrüstung

Vergrößerung	Geometrie 200X. Das System 1500X.
Inspektionsgeschwindigkeit	Maximal 3,0 s/Punkt
Abmessungen	Die in Absatz 1 Buchstabe b genannten Bedingungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Gewicht	1200 kg
Stromversorgung	AC110-220V 50/60 Hz
Maximalleistung	1500 W
PC für die Industrie	I5 CPU, 8 GB RAM, 500 GB SSD
Bildschirm	24" HDMI-LCD

Funktionalität der Software

Kernoperationen

Funktionsmodul	Tastatur und Maus vollenden alle Operationen
Röntgengeräte	Aktivierung mit Mausklick mit Echtzeit-Anzeige von Spannung/Strom und einstellbaren Parametern
Statusleiste	Visuelle Anzeigen für den Verriegelungsstatus, den Vorwärmstatus und den Röntgenstatus
Anpassung der Bildwirkung	Einstellbare Helligkeit, Kontrast und Verstärkung für eine optimale Bildgebung
Liste der Produkte	Speichern und Abrufen von Inspektionsparametern zur Verbesserung der Effizienz
Navigationsfenster	Tischpositionierung durch Klicken mit Kameraführung
Status der Bewegungsachse	Echtzeit-Koordinatenanzeige
Inspektionsergebnis	Organisierte Anzeige der Messergebnisse einschließlich Leerstand, Entfernung, Fläche
Geschwindigkeitsregelung	Einstellbare Bewegungsgeschwindigkeit für jede Achse (langsam, normal, schnell)

Messung der Leerstandsquote

Automatische Berechnung	Rechteck-basierte Lötkugel-Analyse mit automatischer Leerstofferkennung und NG/OK-Anzeige
Anpassung der Parameter	Anpassbare Grenzwerte für Graustufen, Pixel, Kontrast und Filtergrößenparameter
Lücken manuell hinzufügen	Zeichnung eines Polygons oder einer freien Form für die manuelle Einbeziehung von Leeren
Parameter speichern	Speicher- und Rückrufmessparameter für eine einheitliche Produktkontrolle

Zusätzliche Messfunktionen

Entfernung	Messung der vertikalen Entfernung vom Punkt zur Ausgangslinie
Abstandsquote	Berechnung des Prozentsatzes für die Messung der Durchlöcherlössungsrate
Winkel	Winkelmessung zwischen definierten Strahlen
Radius	Kreismessung für runde Bauteile mit Berechnung von Umfang, Fläche und Radius
Umfang	Quadratkomponentenmessung mit Berechnung von Länge, Breite und Fläche

Automatische Inspektion

Manuelle Einstellung	Individuelle Positionierung von Kontrollstellen mit automatischer Kontrolle und Bildspeicherung
Array	Automatisierte Prüfung regelmäßiger Muster unter Verwendung von Zeilen- und Spaltenkonfigurationen
Automatische Identifizierung	Merkmalbasierte automatische Positionsbestimmung mit Messung und Bildfassung

Sicherheitsmerkmale

Strahlungsleckage	Kein Leck
Beobachtungsfenster aus Bleiglas	Durchsichtige Bleiglasfensterschilde Strahlung zur Beobachtung des inneren Zustands
Fenster- und Hintertürsicherheitsverriegelung	Automatische Röntgenauslösung beim Öffnen
Elektromagnetischer Sicherheitsschalter	Sperrt das Beobachtungsfenster, wenn Röntgenstrahlen aktiviert sind
Notfallstopp	In der Nähe der Betriebsposition für den sofortigen Stromausfall
Schutz der Rohre	Verhindert den Ausgang der Software ohne ordnungsgemäße Abschaltung der Röntgenröhre
