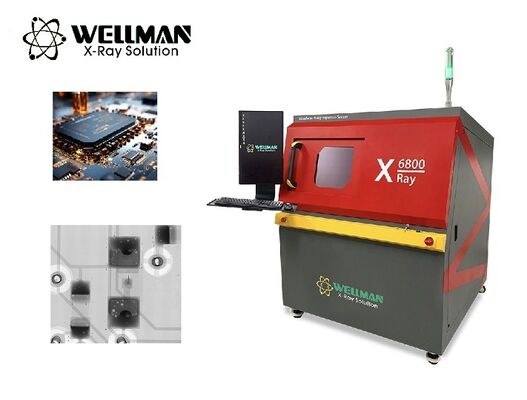

FPD kann ohne Vergrößerung 60° neigen
Automatisches Navigationsfenster - Tabelle bewegt sich zur geklickten Position
Übergroße Bühne 530×530 mm mit 10 kg Tragfähigkeit
Bearbeitungsfähige Prüfverfahren für die automatisierte Chargenkontrolle
Einfache Bedienung mit schneller Fehlererkennung - nur 2 Stunden Ausbildung erforderlich

Arbeitsprinzip

Hardware-Spezifikationen

Röntgenquelle
Typ	Geschlossen, Mikrofokuss
Maximale Rohrspannung	90 kV (110 kV, 130 kV optional)
Maximaler Rohrstrom	200 μA
Größe des Brennpunktes	5 μm (4 μm, 2 μm optional)
Funktion	Automatisches Vorwärmen
Flächenbildschirmdetektor
Wirkungsbereich	130 mm × 130 mm
Pixelgröße	85 μm
Entschließung	1536 × 1536
Bildrate	20 Bilder pro Sekunde
Neigungswinkel	60°
Tabelle
Größe	530 mm × 530 mm
Nachweisbare Fläche	500 mm × 500 mm
Maximale Belastung	10 kg
Ausrüstung
Vergrößerung	Geometrie 200X	System 1500X
Inspektionsgeschwindigkeit	Maximal 3,0 s/Punkt
Abmessungen	Die in Absatz 1 Buchstabe b genannten Bedingungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Gewicht	1200 kg
Stromversorgung	AC110-220V 50/60 Hz
Maximalleistung	1500 W
PC für die Industrie	I5 CPU, 8 GB RAM, 500 GB SSD
Bildschirm	24" HDMI-LCD
Sicherheitsmerkmale
Strahlungsleckage	Keine Leckage, internationale Norm: ≤ 1 μSv/h
Beobachtungsfenster aus Bleiglas	Durchsichtige Bleiglasfensterschilde Strahlung
Fenster- und Hintertürsicherheitsverriegelung	Röntgenröhre schaltet ab, wenn sie geöffnet wird
Elektromagnetischer Sicherheitsschalter	Schlösser, wenn Röntgenlicht eingeschaltet ist
Notfallstopp	Neben der Betriebsposition
Schutz der Rohre	Die Software verhindert das Verlassen der Röntgentube ohne Schließung.

Funktionen der Software

Funktionsmodul	Betrieb
Röntgengeräte	Mausklick zum Ein-/Ausmachen von Röntgenstrahlen mit Echtzeitspannungs-/Stromanzeige
Statusleiste	Anzeigen des Verriegelungsstatus, des Vorwärmstatus und des Röntgenstatus
Anpassung der Bildwirkung	Einstellung der Helligkeit, des Kontrastes und des Gewinns für optimale Ergebnisse
Liste der Produkte	Speicherung und Rückruf von Inspektionsparametern für die Effizienz
Navigationsfenster	Klicken Sie auf irgendwo auf dem Foto, um die Tabelle zu bewegen
Status der Bewegungsachse	Anzeigen von Echtzeitkoordinaten
Inspektionsergebnis	Anzeige der Messwerte in der Reihenfolge
Geschwindigkeitsregelung	Anpassung der Bewegungsgeschwindigkeit für jede Achse
Messung der Leerstandsquote
Automatische Berechnung	Klicken Sie auf zwei Punkte, um das Rechteck für die automatische Lötkugelanalyse zu bestimmen
Anpassung der Parameter	Einstellung von Graustufen, Pixel, Kontrast und Größenfilterung
Lücken manuell hinzufügen	Zeichnen Sie Polygone oder freie Figuren, um als Leere zu berechnen
Parameter speichern	Speicher- und Rückrufparameter für die Inspektion desselben Produkts
Andere Messfunktionen
Entfernung	Vertikaler Abstand vom Punkt zur Basislinie
Abstandsquote	Messen Sie die Lötgeschwindigkeit von Durchlöcherkomponenten
Winkel	Messwinkel zwischen den Strahlen
Radius	Messen Sie runde Komponenten mit Hilfe der Dreipunktkreisbestimmung
Umfang	Quadratische Komponenten mit Zwei-Punkte-Bestimmung messen
Automatische Inspektion
Manuelle Einstellung	Stellen Sie alle Positionen als Kontrollstellen mit automatischer Kontrolle ein
Array	Automatische Kontrolle von regelmäßigen Punkten unter Verwendung einer Zeilen-Spalten-Konfiguration
Automatische Identifizierung	Software identifiziert automatisch Positionen mit offensichtlichen Merkmalen
