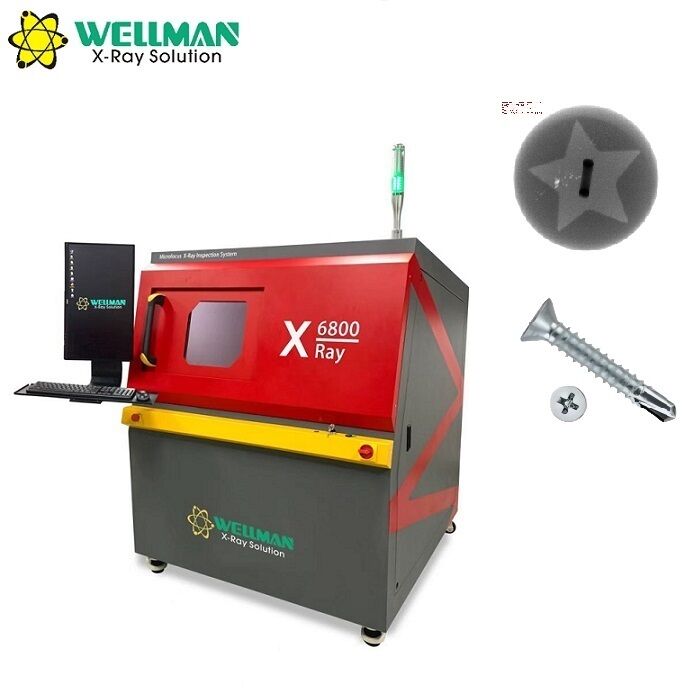

Maszyna do kontroli promieniowania rentgenowskiego Automatyczna kontrola PCB BGA

Nazwa Marki:	Wellman
Numer modelu:	X6800
MOQ:	1
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Typ rentgenowski:

Zamknięty, mikrofokus

Maksymalne napięcie lampy:

90 kV

Efektywna powierzchnia:

130mm*130mm

Rozmiar piksela:

Rezolucja:

1536*1536

Maksymalny prąd lampy:

200µA

Szczegóły pakowania:

drewniana skrzynka

Podkreślić:

Przemysłowa maszyna rentgenowska do kontroli PCB

Automatyczny aparat do kontroli BGA

Maszyna do wykonywania promieniowania rentgenowskiego PCB z gwarancją

Opis produktu

Przemysłowa maszyna rentgenowska Automatyczna kontrola PCB BGA

Maszyna do kontroli rentgenowskiej Wellman Microfocus X6800 zapewnia precyzyjną, zautomatyzowaną kontrolę komponentów BGA i zespołów PCB z zaawansowanymi możliwościami obrazowania.

Kluczowe zalety

Lampa rentgenowska typu zamkniętego: żywotność ponad 10 000 godzin i działanie bezobsługowe
Cyfrowy detektor płaski nowej generacji 5" HD (FPD)
Odchylany o 60° FPD — powiększenie pozostaje bezkompromisowe
Okno automatycznej nawigacji: Tabela nawiguje bezpośrednio do klikniętych pozycji
Stół roboczy o wymiarach 530*530 mm i nośności 10 kg
5-osiowy układ zawieszenia z regulowaną prędkością
Programowalne procesy kontroli do automatycznej kontroli partii
Łatwa obsługa umożliwia szybkie wykrycie usterek już po 2 godzinach szkolenia

Specyfikacje sprzętu

Źródło promieniowania rentgenowskiego

Typ	Zamknięty, mikrofokus
Maksymalne napięcie lampy	90 kV
Maksymalny prąd lampy	200μA
Rozmiar plamki ogniskowej	5μm
Funkcjonować	Automatyczne podgrzewanie

Detektor płaski

Efektywna powierzchnia	130mm*130mm
Rozmiar piksela	85μm
Rezolucja	1536*1536
Liczba klatek na sekundę	20 kl./s
Kąt pochylenia	60°

Dane techniczne stołu

Rozmiar	530 mm * 530 mm
Wykrywalny obszar	500 mm * 500 mm
Maksymalne obciążenie	10 kg

Specyfikacje sprzętu

Powiększenie	Geometria 200X \| System 1500X
Szybkość inspekcji	Maks. 3,0 s/punkt
Wymiary	1360 mm (dł.) * 1365 mm (szer.) * 1730 mm (wys.)
Waga	1200 kg
Zasilanie	AC110-220V 50/60HZ
Maksymalna moc	1500 W
Komputer przemysłowy	Procesor I5, 8G RAM, 500GB SSD
Wyświetlacz	24-calowy wyświetlacz HDMI

Zasada działania

Zasada działania maszyny do kontroli rentgenowskiej PCB X6800

Funkcje bezpieczeństwa

System blokady bezpieczeństwa okien i tylnych drzwi
Zabezpieczenie lampy zapobiega opuszczeniu oprogramowania bez zamknięcia RTG
Elektromagnetyczny wyłącznik bezpieczeństwa blokuje się, gdy aktywne jest promieniowanie rentgenowskie
Wyciek promieniowania: Brak wycieków (≤1μSv/h, norma międzynarodowa)
Przycisk zatrzymania awaryjnego w pobliżu pozycji roboczej
Przezroczyste okienko obserwacyjne ze szkła ołowiowego umożliwiające bezpieczną obserwację wnętrza

Możliwości oprogramowania

Podstawowe funkcje

Prezentacja wyników inspekcji (obszar odległości wolnej od prędkości itp.)
Wyświetlanie w czasie rzeczywistym współrzędnych osi ruchu
Okno nawigacyjne umożliwiające precyzyjne pozycjonowanie stołu
Regulowana jasność obrazu, kontrast i wzmocnienie
Regulowane prędkości ruchu osi (wolne/normalne/szybkie)
Lista produktów do zapisywania i przywoływania parametrów kontroli
Sterowanie lampą rentgenowską za pomocą myszy/klawiatury z wyświetlaczem napięcia i prądu w czasie rzeczywistym
Pasek stanu wskazujący stan wstępnego nagrzewania blokady i prześwietlenia rentgenowskiego

Pomiar szybkości pustek

Ręczne dodawanie pustych przestrzeni poprzez rysunek wielokątny/odręczny
Zapisywanie parametrów w celu zapewnienia spójnej kontroli produktu
Automatyczne obliczanie pustych przestrzeni kulek lutowniczych ze wskazaniem NG/OK
Regulowany próg skali szarości, filtrowanie pikseli, kontrastu i rozmiaru

Funkcje pomiarowe
