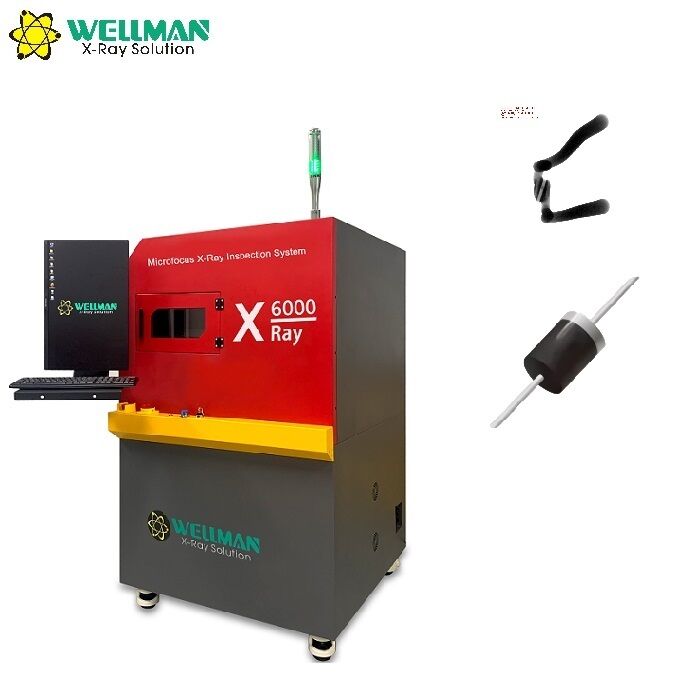

Mikrofokusowa maszyna do kontroli promieniowania rentgenowskiego do kontroli komponentów SMD i LED

Nazwa Marki: WELLMAN
Numer modelu: X6000
MOQ: 1
Warunki płatności: T/T
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE, FDA
Gwarancja:
12 miesięcy
Nazwa:
System kontroli rentgenowskiej Wellman X6000
typ:
Zamknięty, mikrofokus
Maksymalne napięcie lampy:
90 kV
Maksymalny prąd lampy:
200µA
Rozmiar plamki ogniskowej:
5μm
Efektywna powierzchnia:
130mm*130mm
Szczegóły pakowania:
drewniana skrzynka
Podkreślić:

Detektor promieniowania rentgenowskiego mikrofokusowego do kontroli SMD

,

Detektor promieniowania rentgenowskiego do badań komponentów LED

,

Urządzenie do badań badawczych z gwarancją

Opis produktu
Detektor promieniowania rentgenowskiego mikrofokusowego do kontroli komponentów SMD i LED
Wellman X-Ray Inspection System X6800 - Industrial SMT PCB defect detection system with automated batch inspection delivering high precision imaging for BGA solder voids and PCB through holes using 5μm focal spot technology.
Główne zalety
  • Najnowsza generacja 5-calowego cyfrowego detektora płaskiego panelu HD (FPD)
  • Opcjonalnie obrotowy gips 360° umożliwia wielokrotną inspekcję produktu
  • Przystępne dla użytkownika działanie, wymagające tylko 2 godzin szkolenia
  • Okno automatycznej nawigacji: stół roboczy przesuwa się bezpośrednio do pozycji klikniętej
  • Stolik roboczy 420*420 mm o pojemności 15 kg
  • Programatyczne procesy kontroli umożliwiają zautomatyzowaną kontrolę partii
  • System łączenia 3-osiowego umożliwiający regulację prędkości ruchu
  • Rury rentgenowskie z zamkniętymi drzwiami z żywotnością > 10 000 godzin (bez konserwacji)
Zasada działania
X6000 X-ray inspection system working principle diagram showing internal components and radiation path
Zasada działania systemu kontroli rentgenowskiej X6000
Specyfikacje techniczne
Źródło promieniowania rentgenowskiego
RodzajZamknięte, mikrofokusa
Maksymalne napięcie rury90 kV
Maksymalny prąd w rurze200 μA
Rozmiar punktu ogniskowego5 μm
FunkcjaAutomatyczne podgrzewanie
Detektor płaskich paneli
Obszar skuteczny130 mm*130 mm
Wielkość pikseli85 μm
Rozstrzygnięcie1536*1536
Prędkość obrazu20 klatek na sekundę
Stół roboczy
Wielkość420 mm*420 mm
Obszar wykrywalny400 mm*400 mm
Maksymalne obciążenie15 kg
Parametry urządzenia
ZwiększenieGeometria 150X.
Prędkość kontroliMaksymalnie 3,0 s/punkt
Wymiary1100 mm (L) * 1000 mm (W) * 1600 mm (H)
Waga1000 kg
ZasilanieAC110-220V 50/60HZ
Maksymalna moc1300 W
PC przemysłoweIntel I5 CPU, 8G RAM, 240GB SSD
Wyświetlacz24" HDMI LCD
Środki bezpieczeństwa
Wyciek promieniowaniaBrak wycieku (≤1μSv/h, norma międzynarodowa)
Okno obserwacyjne ze szkła ołowiowegoPrzejrzystość szkła ołowiowego chroni przed promieniowaniem, umożliwiając jednocześnie obserwację wewnętrzną
Bezpieczne zamykanie okien/drzwiPromieniowanie rentgenowskie automatycznie wyłącza się po otwarciu okna/drzwi
Przełącznik bezpieczeństwa elektromagnetycznegoZamyka okno obserwacyjne, gdy promieniowanie rentgenowskie jest aktywne
Zatrzymanie awaryjnePrzycisk natychmiastowego wyłączenia w pobliżu pozycji pracy
Ochrona rurOprogramowanie zapobiega pozostawieniu rurki rentgenowskiej
Możliwości oprogramowania
Podstawowa operacja
Kompletne sterowanie klawiaturą i myszą obejmuje wszystkie funkcje, w tym aktywację rurki rentgenowskiej i regulację parametrów.
Narzędzia pomiarowe
Kompleksowe funkcje pomiarowe, w tym obliczenia odległości, kąta, promienia, obwodu i prędkości odległości do analizy lutowania przez otwór.
Zautomatyzowana kontrola
Dostępne są trzy tryby: ręczne ustawianie punktów, wzór macierzy dla punktów regularnych i automatyczne rozpoznawanie funkcji umożliwiające efektywne przetwarzanie partii.
Przetwarzanie obrazu
Dostosowywalna jasność, kontrast i wzrost, aby osiągnąć optymalną jakość obrazu.
Pomiar wskaźnika próżni
Automatycznie oblicza powierzchnię i obwód pustki piłki lutowej, identyfikuje wady i obsługuje ręczne oznakowanie pustki z przechowywaniem parametrów dla stabilnych i spójnych wyników inspekcji.
Przykłady zastosowań
X6000 X-ray inspection machine application example showing detailed PCB component analysis
Przykład 1 wniosku o inspekcję X6000
X6000 X-ray inspection machine application example showing detailed component analysis and defect detection
Przykład aplikacji inspekcyjnej X6000 2
