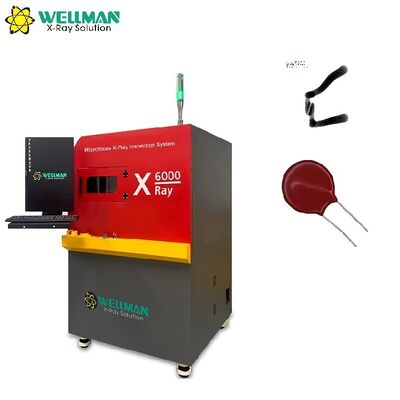

Urządzenie do kontroli promieniowania rentgenowskiego wysokiej dokładności wykrywanie próżni dla części elektronicznych i SMT

Nazwa Marki: WELLMAN
Numer modelu: X6000
MOQ: 1
Warunki płatności: T/T
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE, FDA
Gwarancja:
12 miesięcy
Nazwa:
System kontroli rentgenowskiej Wellman X6000
typ:
Zamknięty, mikrofokus
Maksymalne napięcie lampy:
90 kV
Maksymalny prąd lampy:
200µA
Rozmiar plamki ogniskowej:
5μm
Efektywna powierzchnia:
130mm*130mm
Szczegóły pakowania:
drewniana skrzynka
Podkreślić:

System NDT rentgenowskiego dla części elektronicznych

,

maszyna do wykrywania próżni o wysokiej dokładności

,

System kontroli rentgenowskiej SMT

Opis produktu
System XRay NDT o wysokiej dokładności do wykrywania pustych przestrzeni w częściach elektronicznych i SMT
Przemysłowe urządzenia do kontroli rentgenowskiej płytek PCB SMT WELLMAN X6000 zapewnia zautomatyzowaną kontrolę partii z precyzyjnym obrazowaniem pustek lutowniczych BGA i otworów przelotowych PCB.
Kluczowe zalety
  • Cyfrowy detektor płaski nowej generacji z 5-calowym wyświetlaczem HD (FPD)
  • Opcjonalny przyrząd obrotowy 360° umożliwia kontrolę produktu pod wieloma kątami
  • Przyjazna dla użytkownika obsługa wymagająca jedynie 2 godzin szkolenia
  • 3-osiowy układ zawieszenia z regulowaną prędkością ruchu
  • Bezobsługowa, zamknięta lampa rentgenowska o żywotności ponad 10 000 godzin
  • Okno automatycznej nawigacji ustawia stół roboczy bezpośrednio w klikniętych punktach
  • Stół roboczy o wymiarach 420*420 mm i nośności 15 kg
  • Konfigurowalne programy kontrolne do automatycznego przetwarzania wsadowego
Zasada działania
X6000 X-ray inspection system working principle diagram showing internal components and imaging process
Zasada działania systemu kontroli rentgenowskiej X6000
Dane techniczne
Źródło promieniowania rentgenowskiego
TypZamknięty, mikrofokus
Maksymalne napięcie lampy90 kV
Maksymalny prąd lampy200μA
Rozmiar plamki ogniskowej5μm
FunkcjonowaćAutomatyczne podgrzewanie
Detektor płaski
Efektywna powierzchnia130mm*130mm
Rozmiar piksela85μm
Rezolucja1536*1536
Liczba klatek na sekundę20 kl./s
Stół roboczy
Rozmiar420 mm * 420 mm
Wykrywalny obszar400 mm * 400 mm
Maksymalne obciążenie15 kg
Parametry sprzętu
PowiększenieGeometria 150X | System 1500X
Szybkość inspekcjiMaks. 3,0 s/punkt
Wymiary1100 mm (dł.) * 1000 mm (szer.) * 1600 mm (wys.)
Waga1000 kg
ZasilanieAC110-220V 50/60HZ
Maksymalna moc1300 W
Komputer przemysłowyProcesor Intel I5, 8G RAM, 240GB SSD
Wyświetlacz24-calowy wyświetlacz HDMI
Funkcje bezpieczeństwa
Wyciek promieniowaniaBrak wycieków (≤1μSv/h, norma międzynarodowa)
Okno obserwacyjne ze szkła ołowiowegoPrzezroczyste szkło ołowiowe chroni promieniowanie, umożliwiając jednocześnie obserwację wewnętrzną
Blokada bezpieczeństwa okna/drzwiUrządzenie rentgenowskie wyłącza się automatycznie po otwarciu okna/drzwi
Elektromagnetyczny wyłącznik bezpieczeństwaBlokuje okno obserwacyjne, gdy promieniowanie rentgenowskie jest aktywne
Zatrzymanie awaryjnePrzycisk natychmiastowego wyłączania w pobliżu pozycji roboczej
Ochrona rurOprogramowanie zapobiega pozostawieniu włączonej lampy rentgenowskiej
Możliwości oprogramowania
Podstawowa obsługa
Pełna kontrola za pomocą klawiatury i myszy dla wszystkich funkcji, w tym aktywacji lampy rentgenowskiej i regulacji parametrów.
Narzędzia pomiarowe
Wszechstronne funkcje pomiarowe, w tym obliczenia odległości, kąta, promienia, obwodu i współczynnika odległości do analizy lutowania przewlekanego.
Zautomatyzowana inspekcja
Dostępne są trzy tryby: ręczne ustawianie punktów, wzór tablicy dla regularnych punktów i automatyczne rozpoznawanie cech w celu umożliwienia wydajnego przetwarzania wsadowego.
Przetwarzanie obrazu
Regulowana jasność, kontrast i wzmocnienie w celu osiągnięcia optymalnej jakości obrazu. Zapisuj i pobieraj parametry inspekcji w przypadku powtarzających się inspekcji.
Pomiar szybkości pustek
Automatycznie oblicza współczynnik, powierzchnię i obwód pustki kulki lutowniczej, identyfikuje defekty i obsługuje ręczne oznaczanie przerw, a także zapisywanie parametrów, aby zapewnić stabilne i spójne wyniki.
Przykłady zastosowań
X6000 X-ray inspection machine application example showing PCB inspection with detailed component analysis
Przykład aplikacji inspekcyjnej X6000 1
X6000 X-ray inspection machine application example showing detailed component analysis and void detection
Przykład aplikacji inspekcyjnej X6000 2
