| Nom De La Marque: | WELLMAN |
| Numéro De Modèle: | Radiographie X-6000 |
| MOQ: | 1 |
| Prix: | 26000-40000 dollars |
| Conditions De Paiement: | T/T |

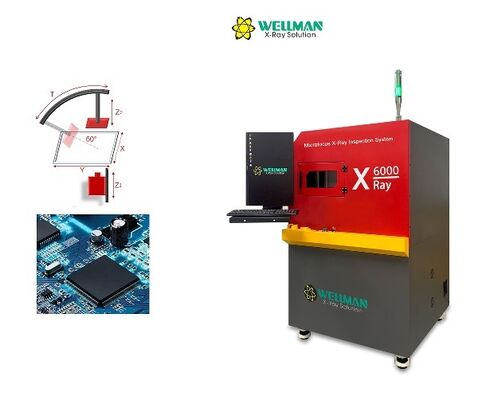

Le Ray X-6000 représente une technologie d'inspection automatisée avancée conçue pour la simplicité et l'efficacité dans les applications de contrôle qualité industrielle.

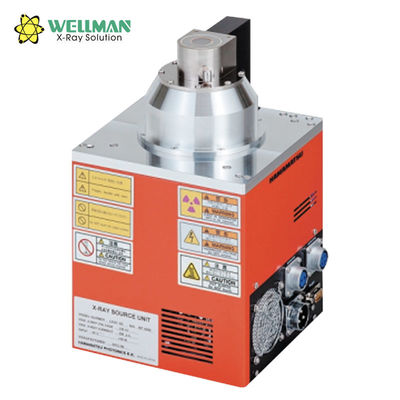

| Source de rayons X | ||
|---|---|---|
| Taper | Fermé, microfocus | |
| Tension maximale du tube | 90kV | |
| Courant maximum du tube | 200 μA | |
| Taille du point focal | 5μm | |
| Fonction | Préchauffage automatique | |
| Détecteur à écran plat | ||
| Zone efficace | 130mm*130mm | |
| Taille des pixels | 85μm | |
| Résolution | 1536*1536 | |
| Fréquence d'images | 20 images par seconde | |
| Tableau | ||
| Taille | 420mm*420mm | |
| Zone détectable | 400mm*400mm | |
| Charge maximale | 15 kg | |
| Équipement | ||
| Grossissement | Géométrie 150X | Système 1500X |
| Vitesse d'inspection | Max 3,0 s/point | |
| Dimensions | 1100 mm (L) * 1000 mm (L) * 1600 mm (H) | |
| Poids | 1000kg | |
| Alimentation | AC110-220V 50/60HZ | |
| Puissance maximale | 1300W | |
| PC industriel | Processeur Intel I5, 8 Go de RAM, 240 Go de SSD | |
| Afficheur | Écran ACL HDMI 24 pouces | |

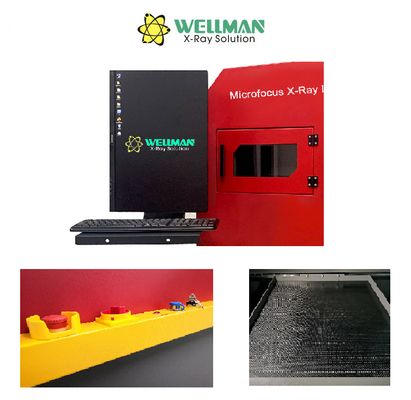

| Caractéristiques de sécurité | ||
| Fuite de rayonnement | Aucune fuite, norme internationale : ≤1μSv/h | |
| Fenêtre d'observation en verre au plomb | La fenêtre en verre au plomb transparent protège des radiations pour observer l'état intérieur | |
| Verrouillage de sécurité des fenêtres et des portes arrière | Le tube à rayons X s'éteint immédiatement lorsque la fenêtre ou la porte arrière s'ouvre | |
| Interrupteur de sécurité électromagnétique | Se verrouille lorsque les rayons X sont activés, empêchant l'ouverture de la fenêtre | |
| Arrêt d'urgence | Situé à côté du poste de fonctionnement pour une coupure de courant immédiate | |
| Protection des tubes | Un logiciel empêche de partir sans fermer le tube à rayons X | |
| Module de fonction | Opération |
|---|---|
| Interface d'opération | Le clavier et la souris effectuent toutes les opérations |
| Contrôle du tube à rayons X | Un clic de souris sur le bouton X active/désactive les rayons X avec affichage et réglage de la tension et du courant en temps réel |
| Barre d'état | Indique l'état de verrouillage, l'état de préchauffage et l'état des rayons X avec un clignotement rouge/vert |
| Ajustement de l'effet d'image | Luminosité, contraste et gain réglables pour une imagerie optimale |
| Liste de produits | Enregistrez les paramètres d'inspection (position de l'axe Z, luminosité, contraste, gain) pour des inspections répétées efficaces |
| Fenêtre de navigation | Cliquez n'importe où sur la photo du tableau pour déplacer le tableau vers la position sélectionnée |
| État de l'axe de mouvement | Affiche les coordonnées en temps réel |
| Résultat de l'inspection | Résultats de mesure (taux de vides, distance, surface, etc.) affichés dans l'ordre |
| Contrôle de vitesse | Vitesse de déplacement réglable en lente, normale et rapide pour chaque axe |
| Mesure du taux de vides | |
| Calcul automatique | Cliquez sur deux points pour définir le rectangle ; le logiciel mesure automatiquement les bords des billes de soudure, les plots et les vides internes avec indication NG/OK |
| Ajustement des paramètres | Ajustez le seuil d'échelle de gris, les pixels, le contraste et le filtrage de taille pour des résultats précis |
| Ajouter des vides manuellement | Dessinez des polygones ou des figures libres pour calculer des vides |
| Enregistrer les paramètres | Enregistrez les paramètres de mesure pour des inspections répétées efficaces |
| Autres fonctions de mesure | |
| Distance | Mesurer la distance verticale du point à la ligne de base |
| Tarif distance | Mesurer le taux de soudure des composants traversants |
| Angle | Mesurer l'angle entre les rayons |
| Rayon | Mesurez la circonférence, la surface et le rayon des composants ronds (billes de soudure) |
| Périmètre | Mesurer la longueur, la largeur et la surface des composants carrés |
| Inspection automatique | |
| Réglage manuel | Définissez n'importe quelle position de table comme points d'inspection avec inspection automatique et enregistrement d'image |
| Tableau | Inspectez automatiquement les points de motif réguliers en fonction des paramètres de ligne/colonne |
| Identification automatique | Le logiciel identifie automatiquement les positions présentant des caractéristiques évidentes pour la mesure |
