Hamamatsu X Ray Source
>
110kV Microfocus XRay Source 2μm High Resolution for PCB Inspection

110kV Microfocus XRay Source 2μm High Resolution for PCB Inspection

Brand Name: HAMAMATSU
Model Number: L12531
MOQ: 1
Payment Terms: T/T
Detail Information
Place of Origin:
JAPAN
Certification:
CE, FDA
Target Material:
Tungsten
Type:
X-ray Source
Brand Name:
Hamamatsu
Place Of Origin::
JAPAN
Communication Method:
Interface: RS-232C(9-pin D-sub Connector)
Highlight:

110kV microfocus X-ray source

,

2μm high-resolution X-ray source

,

PCB inspection X-ray source

Product Description
110kV Microfocus X-Ray Source with 2μm High Resolution for PCB Inspection
The HAMAMATSU L12531 110kV Microfocus X-Ray Source delivers exceptional imaging performance for precision inspection applications, featuring maintenance-free operation and superior resolution capabilities.
Key Technical Features
  • High resolution: 2 μm resolution (under 2 W) with transmission target
  • Maintenance-free Microfocus X-ray source of sealed type
  • Wide X-ray beam angle of 120° for comprehensive coverage
  • High magnification with 1 mm FOD (Focus to Object Distance)
Primary Applications
X-ray CT Scanning: Detailed 3D imaging and analysis
Non-destructive Inspection: Internal examination without damage
Compatible Inspection Objects
• Electronic components and assemblies
• Plastic components and materials
• Metal components and structures
• Printed circuit boards (PCB)
Product Visualization

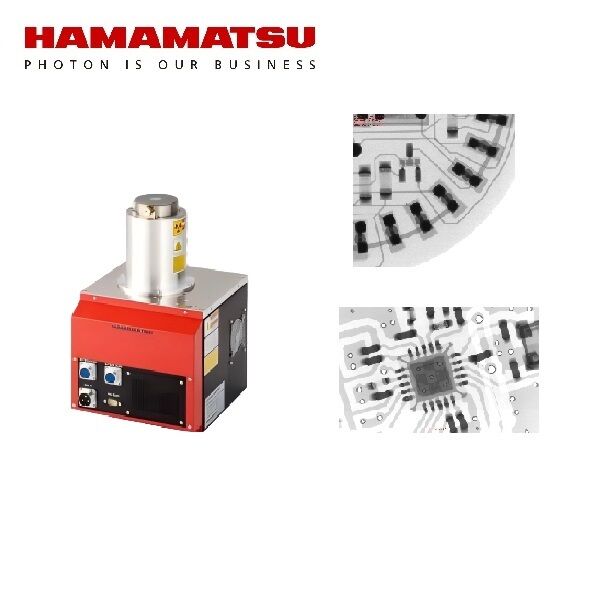

110kV Microfocus XRay Source 2μm High Resolution for PCB Inspection 0
Microfocus X-Ray Source Unit
X-ray beam angle demonstration diagram illustrating 120° coverage area
120° Beam Angle Coverage
High resolution imaging example showing 2μm detail capability
2μm High Resolution Imaging
110kV Microfocus XRay Source 2μm High Resolution for PCB Inspection 3
Maintenance-Free Sealed Design
110kV Microfocus XRay Source 2μm High Resolution for PCB Inspection 4
Industrial PCB Inspection Application
